EMI/RFID - Filtro Honeycomb - Smartins & Pires

Material

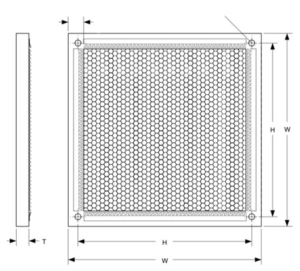

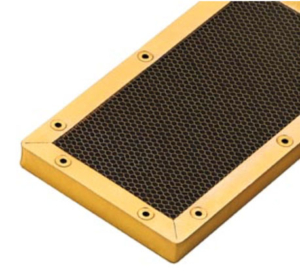

Os filtros da série 8000 são fabricados em configurações personalizadas e padrão. O desempenho de blindagem EMI é obtido a partir de painéis alveolares de alumínio de 1/8 de células montados em estruturas de alumínio extrudado de alta resistência, disponíveis em 14 tamanhos, como mostrado. As opções de blindagem de estrutura para gabinete incluem juntas Twinseal (*), juntas de malha, tiras de blindagem de cobre berílio ou juntas de tecido metalizadas.

Espessuras do Honeycomb (Tipo “Favo de Mel” sextavado)

A Honeycomb está disponível em 1/8 ", 1/4", 1/2 "e 1" de espessura (polegadas). Outras espessuras estão disponíveis por encomenda especial.

Protótipos

Para ajudar os engenheiros a lidar com as considerações de projeto de última hora, a Tech-Etch através da SMARTINS se preparará para programas qualificados "para especificar" protótipos para reduzir os prazos de entrega e facilitar os processos de engenharia antes da produção completa. Para protótipos, solicite seu orçamento e envie-nos seu projeto.

A eficácia da blindagem de EMI e a proteção ambiental podem ser melhoradas galvanizando-se com estanho ou níquel. O nível mais alto de blindagem é obtido com uma configuração de célula cruzada, onde dois painéis de favo de mel de 1/4 de espessura são montados com as junções de folha orientadas a 90 graus umas das outras.

(*) Juntas Twinseal fornecem um selo ambiental eficiente, além da blindagem EMI da junta de malha conectada. A junta de malha é normalmente fornecida em um perfil retangular e está disponível em todos os materiais e configurações padrão encontrados aqui. O selo ambiental está disponível em neoprene ou silicone e pode ser produzido com fita adesiva sensível a pressão de dupla face para montagem em bastão ou furos para fixadores. As configurações da moldura de imagem podem ser especificadas como uma peça personalizada com o selo ambiental colado nos cantos.
