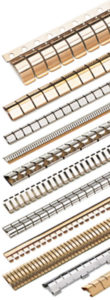

Finger stock gaskets blindagem EMI - Materiais
A TECH-ETCH, referência mundial no setor, oferece através da SMARTINS a mais completa linha de produtos de blindagem EMI/RFI para o mercado Latino Americano. Essas peças de blindagem são compatíveis com o padrão RoHS e são projetadas para uma ampla variedade de aplicações. Estão disponíveis em diversos tamanhos, em bobinas contínuas de até 10.000mm de comprimento ou cortada no comprimento solicitado. Consulte nosso departamento comercial ou de engenharia.
O material de proteção ideal - Cobre de Berílio
O Berílio Cobre (Be Cu) é um metal de alto desempenho que pode ser fabricado em uma ampla variedade de componentes. Suas propriedades mecânicas, elétricas, condutivas o tornam o material ideal para produtos de blindagem EMI/RFI com ou sem revestimento metálico. Nossos clientes recebem excelência na qualidade, materiais certificados e rastreados com padrão de normas internacionais.
Propriedades exclusivas do material

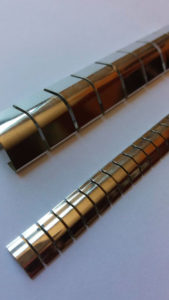

As propriedades elétricas do cobre berílio fornecem uma eficácia de proteção em uma faixa de frequência extremamente ampla. Ao mesmo tempo, suas propriedades mecânicas produzem uma alta faixa de deflexão, além de uma longa vida útil sem compressão e resistência mecânica. O Finger Stock de Cobre Berílio (Be Cu) fornece propriedade máxima de efeito mola para resistência à força tração e à fadiga, além de excelente condutividade. Disponível em muitas opções de galvanização, o (Be Cu) tem um tempo de ciclo elevado e está em conformidade com grandes variações de ajuste, tornando-o o melhor material para atenuação.
Especificações do material Cobre Berílio (Be Cu)
ASTM B194;
Composição química;
Berilio: 1,80 - 2,00%;
Cobalto mais níquel: 0,20% mín.;
Cobalto + níquel + ferro: 0,6% máx.;
Cobre: equilíbrio.
Composição química;
Berilio: 1,80 - 2,00%;
Cobalto mais níquel: 0,20% mín.;
Cobalto + níquel + ferro: 0,6% máx.;
Cobre: equilíbrio.
Propriedades Físicas (tratadas termicamente)
Condutividade elétrica (% IACS): 22 - 25;
Módulo de elasticidade (psi): 18,5 x 106.
Módulo de elasticidade (psi): 18,5 x 106.
Propriedades mecânicas (tratadas termicamente)
Temperamento (1.000 psi) 1/4 HT 1/2 HT;
Resistência à tração: 175 min. 185 min.;
Força de rendimento. 2% de desvio: 150 min. 160 min.
Resistência à tração: 175 min. 185 min.;
Força de rendimento. 2% de desvio: 150 min. 160 min.
Material alternativo - Aço inoxidável
O aço inoxidável é uma alternativa econômica ao Cobre Berílio para aplicações de proteção onde não é necessária alta atenuação. Não possui a condutividade elétrica do (Be Cu) e é mais rígido. Considerações mecânicas geralmente limitam o uso de aço inoxidável para tiras de baixo perfil e contatos torcidos.
Especificações
O aço inoxidável tipo 301 possui boa resistência ao calor e à corrosão;
C: .15 máx.;
Mn: 2,00 máx.;
Si: 0,750 máx.;
P: 0,040;
S: 0,030 máx.;
Cr: 16,00 / 18,00;
Ni: 6,00 / 8,00.
C: .15 máx.;
Mn: 2,00 máx.;
Si: 0,750 máx.;
P: 0,040;
S: 0,030 máx.;
Cr: 16,00 / 18,00;
Ni: 6,00 / 8,00.
Aplicação
Os produtos de blindagem EMI/RFI são projetados para evitar ruídos e interferências eletromagnéticas. A blindagem reflete e absorve a radiação incidente. Quanto maior a atenuação da blindagem, mais efetiva será a manutenção da entrada ou saída da interferência eletromagnética indesejada. Proteção ou Blindagem eletromagnética em Salas, saída de ventilação, Portas de Ressonância magnética, Radares, Equipamentos Eletrônicos, Sensores, Satélites, Caixas de Proteção em Satélites, Telecomunicações, Gaiolas Faraday, Faraday tendas, Câmaras blindadas EMI, Câmaras, Filtros de alimentação e de linha de sinal, Portas EMP / EMI/RFI blindadas, Janelas blindadas EMI/RFI, Painéis de ventilação Honeycomb.
