SM-CF-TERMAL

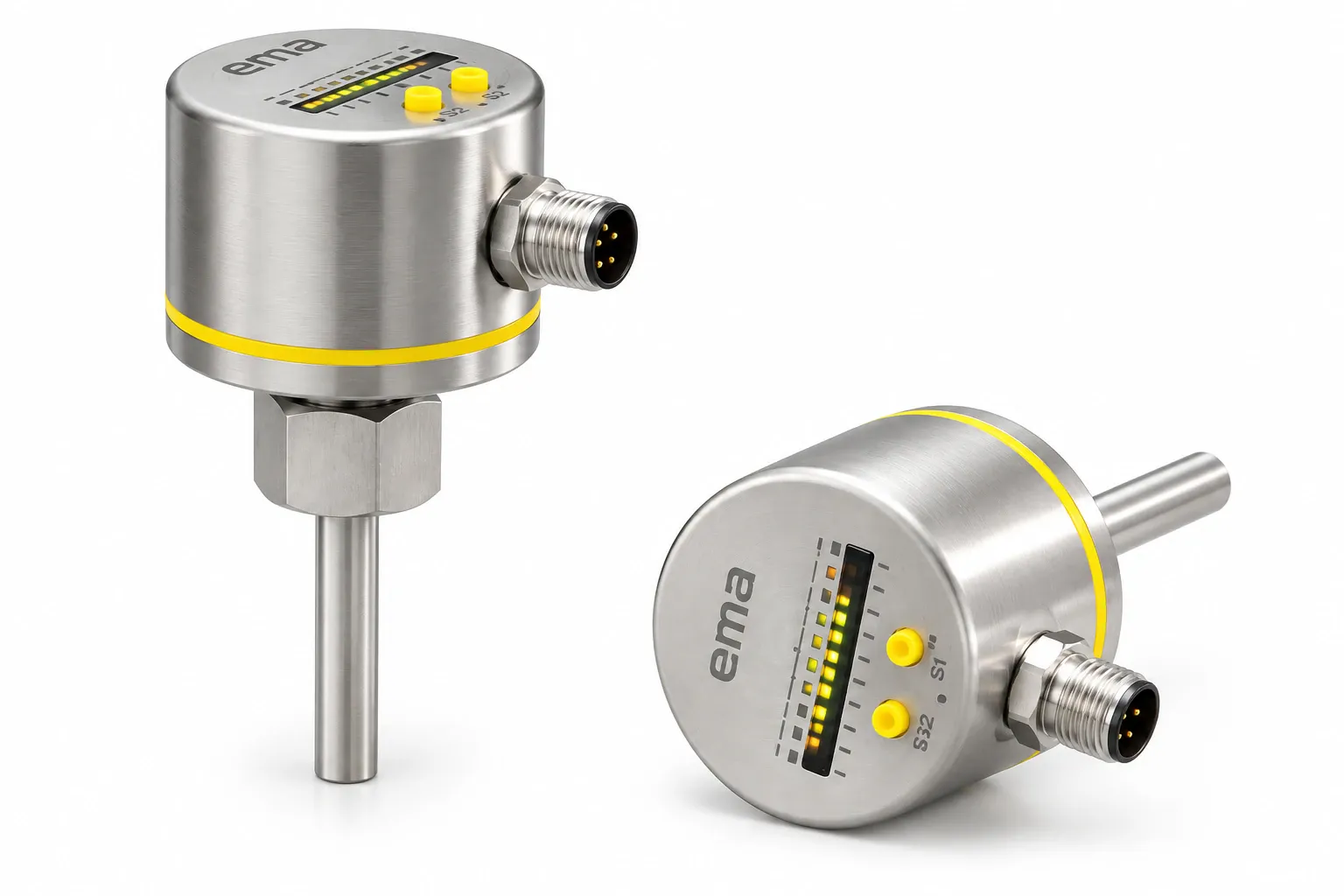

A Chave de Fluxo Tipo Termal SM-CF-TERMAL da Smartins é uma solução inteligente para monitoramento simultâneo de fluxo com opção integrada para temperatura em líquidos e gases. Com tecnologia de dispersão térmica, construção em aço inoxidável 316L, design compacto e elevada confiabilidade, oferece instalação simplificada e menor necessidade de manutenção. Equipada com Bargraph LED e display iluminado opcional para temperatura, o usuário realiza parametrização de ajuste set-point do relé SPDT, permitindo o acionamento pela sensibilidade de alarmes rápida para visualização das condições do processo. A tecnologia Seal Plus+ proporciona proteção IP68/IP69K, com versões para áreas classificadas Ex e certificação INMETRO, conforme configuração. Ideal para proteção de bombas, compressores, sistemas hidráulicos, refrigeração, processos industriais, saneamento, petróleo e gás, química e automação, a SM-CF-TERMAL integra duas funções em um único sensor, reduzindo componentes, cabeamento, espaço de instalação e custos de manutenção. Smartins SM-CF-TERMAL: fluxo e temperatura em um único sensor, com inteligência, robustez e eficiência para sua aplicação.

Hospitalar

Especificações Técnicas
MODELO
SM-CF-TERMAL
TIPO
Chave de fluxo tipo termal inteligente e programável
PRINCÍPIO DE MEDIÇÃO
Dispersão térmica
VARIÁVEIS
Fluxo e temperatura
FAIXA DE VELOCIDADE – LÍQUIDOS
0,03 a 3 m/s
FAIXA DE VELOCIDADE – GASES
2 a 30 m/s
SENSIBILIDADE MÁX. DA FAIXA – LÍQUIDOS
0,03 a 0,06 m/s
SENSIBILIDADE MÁX. DA FAIXA – GASES
2 a 8 m/s
FAIXA DE TEMPERATURA
-25 a 100 °C
TEMPERATURA DO FLUIDO
-25 a 80 °C
TEMPERATURA AMBIENTE
-25 a 80 °C
ALIMENTAÇÃO
24 VCC ou 85 a 265 VCA, conforme configuração
SAÍDA
Relé SPDT – contatos NO/NC
PROJETO ELÉTRICO
Relé AC
CORRENTE MÁX. DE SOBRECARGA
< 80 mA
PROTEÇÃO CONTRA INVERSÃO DE POLARIDADE
Sim
TEMPO DE INICIALIZAÇÃO
< 8 s
TEMPO DE RESPOSTA
< 2 s
MÁX. DESVIO DE TEMPERATURA
300 K/min
RESISTÊNCIA À PRESSÃO
300 bar
PROTEÇÃO
IP68
TECNOLOGIA DE VEDAÇÃO
Seal Plus+ – estrutura extra selada
MARCAÇÃO Ex
Ex nA IIC T4 Gc / Ex tD A21 IP67 T100°C
CERTIFICAÇÃO
INMETRO, conforme configuração aplicável
EMC – IMUNIDADE ELETROMAGNÉTICA
Projetada para operação com presença de motores, inversores, painéis elétricos e rádios de comunicação
TESTE ESD EN61000-4-2
6 kV contato / 8 kV ar
TESTE EFT EN61000-4-4
2 kV
TESTE DE IMUNIDADE A SURTOS EN61000-4-5
1 kV, aproximação de 1 cm
RESISTÊNCIA A CHOQUE
50 g
RESISTÊNCIA À VIBRAÇÃO
20 g
MATERIAL DO CABEÇOTE
Aço inoxidável AISI 316L
MATERIAL DA TAMPA SUPERIOR
Aço inoxidável AISI 316L
MATERIAL DA TAMPA INFERIOR
Aço inoxidável AISI 304
MATERIAL DA SONDA/PARTES MOLHADAS
Aço inoxidável AISI 316L
CONEXÃO AO PROCESSO
Rosca interna M18 x 1,5
CONEXÃO ELÉTRICA
Soquete M12, cabo/conector de 5 pinos
ADAPTADOR DE INSTALAÇÃO
Adaptador padrão para conexão 1/2" ou 3/4"
DISPLAY
Iluminado, LEDs de 7 segmentos e 3 dígitos
INDICAÇÃO
Fluxo, temperatura e Bargraph LED
PROGRAMAÇÃO
Sistema inteligente com parametrização pelo usuário
AJUSTE
Sensibilidade de acionamento do relé SPDT
TECNOLOGIA
Sensor de fluxo e temperatura 2 em 1
CONSTRUÇÃO
Compacta, leve, resistente ao desgaste e à corrosão
PARTES MÓVEIS
Não possui
