Medidor de Vazão Tipo Rotâmetro Área Variável

SM-ROT

O Medidor de Vazão Rotâmetro de Área Variável SM-ROT Smartins é uma solução versátil e econômica para medição e indicação contínua de vazão de líquidos e gases em processos industriais. Seu princípio de área variável utiliza o deslocamento de um flutuador proporcionalmente à vazão, proporcionando leitura simples, confiável e de fácil visualização. Disponível em versão mecânica, sem necessidade de alimentação elétrica, ou eletrônica 24 Vcc, o SM-ROT pode incorporar alarmes de vazão alta/baixa, saída 4–20 mA, HART e RS-485 Modbus RTU. Com opções de conexões roscadas, flangeadas ou sanitárias e diferentes materiais construtivos, atende desde a indicação local de vazão até a integração com CLPs, IHMs e sistemas de automação industrial.

Hospitalar

Especificações Técnicas
TIPO
Medidor de vazão tipo Rotâmetro de Área Variável
PRINCÍPIO DE MEDIÇÃO
Área variável
FLUIDOS
Líquidos e gases
FAIXA DE VAZÃO – LÍQUIDOS
0,15 a 150 m³/h, conforme modelo, diâmetro e condições do processo
FAIXA DE VAZÃO – GASES
Até 1.000 Nm³/h, conforme modelo, diâmetro e condições de referência
RANGEABILIDADE
Até 10:1, conforme configuração
DIÂMETRO / CONEXÃO
1/4" a 6", conforme modelo
RELAÇÃO DIÂMETRO / VAZÃO
O diâmetro da conexão e do tubo de medição é selecionado de acordo com a faixa de vazão, fluido, pressão, temperatura e condições de processo
PRECISÃO
±1 a ±2,5% F.S., conforme configuração
REPETIBILIDADE
±0,25%
INDICAÇÃO
Local mecânica, analógica ou digital, conforme versão
DISPLAY
Opcional, com indicação de vazão instantânea e totalizada
ESCALA
Graduada conforme fluido, faixa de vazão e condições de processo
TIPO DE ESCALA
Linear ou específica conforme modelo, fluido e faixa de medição
ESCALA DUPLA
Opcional, permitindo duas indicações/unidades distintas de vazão, conforme especificação do projeto

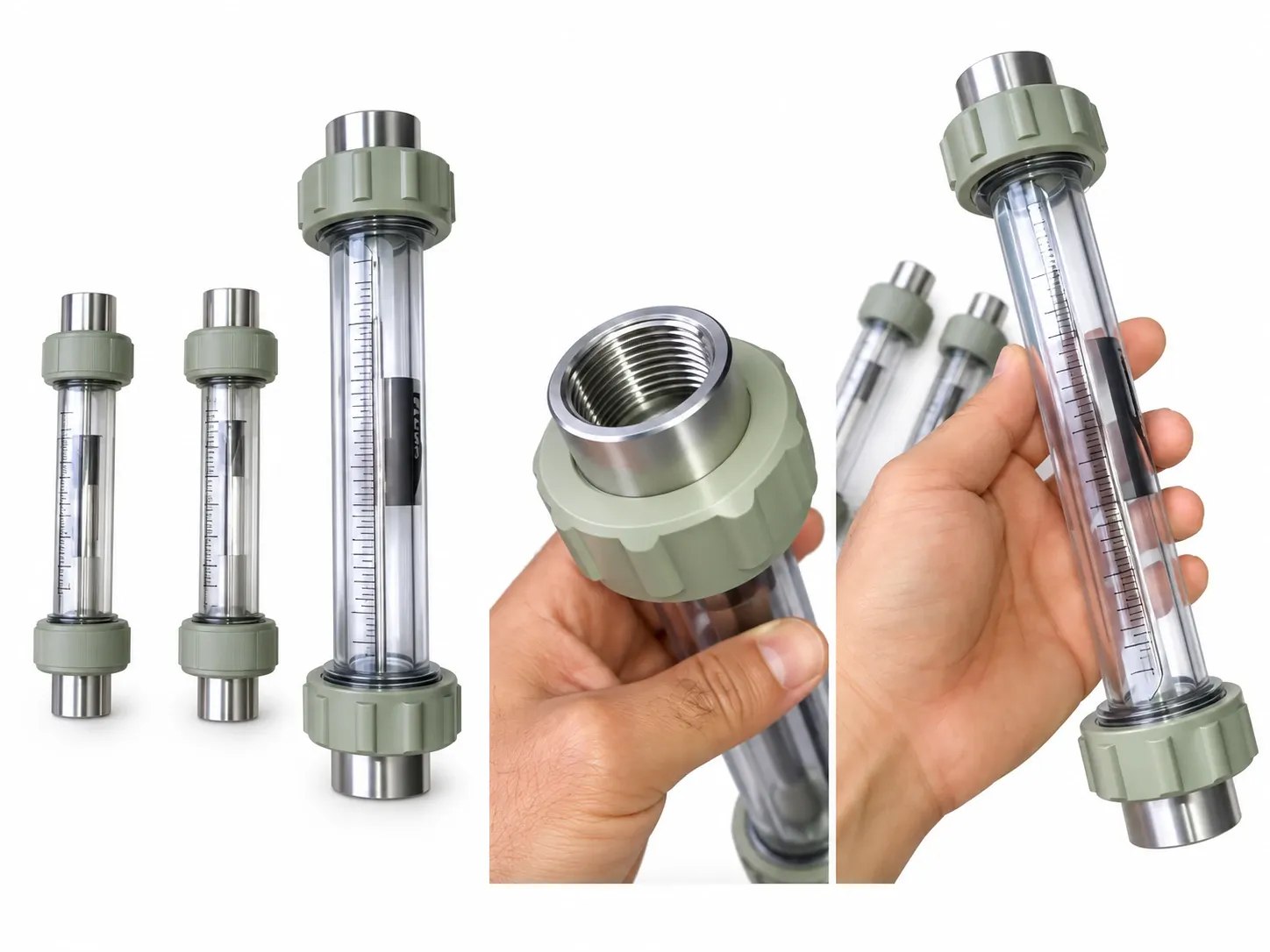

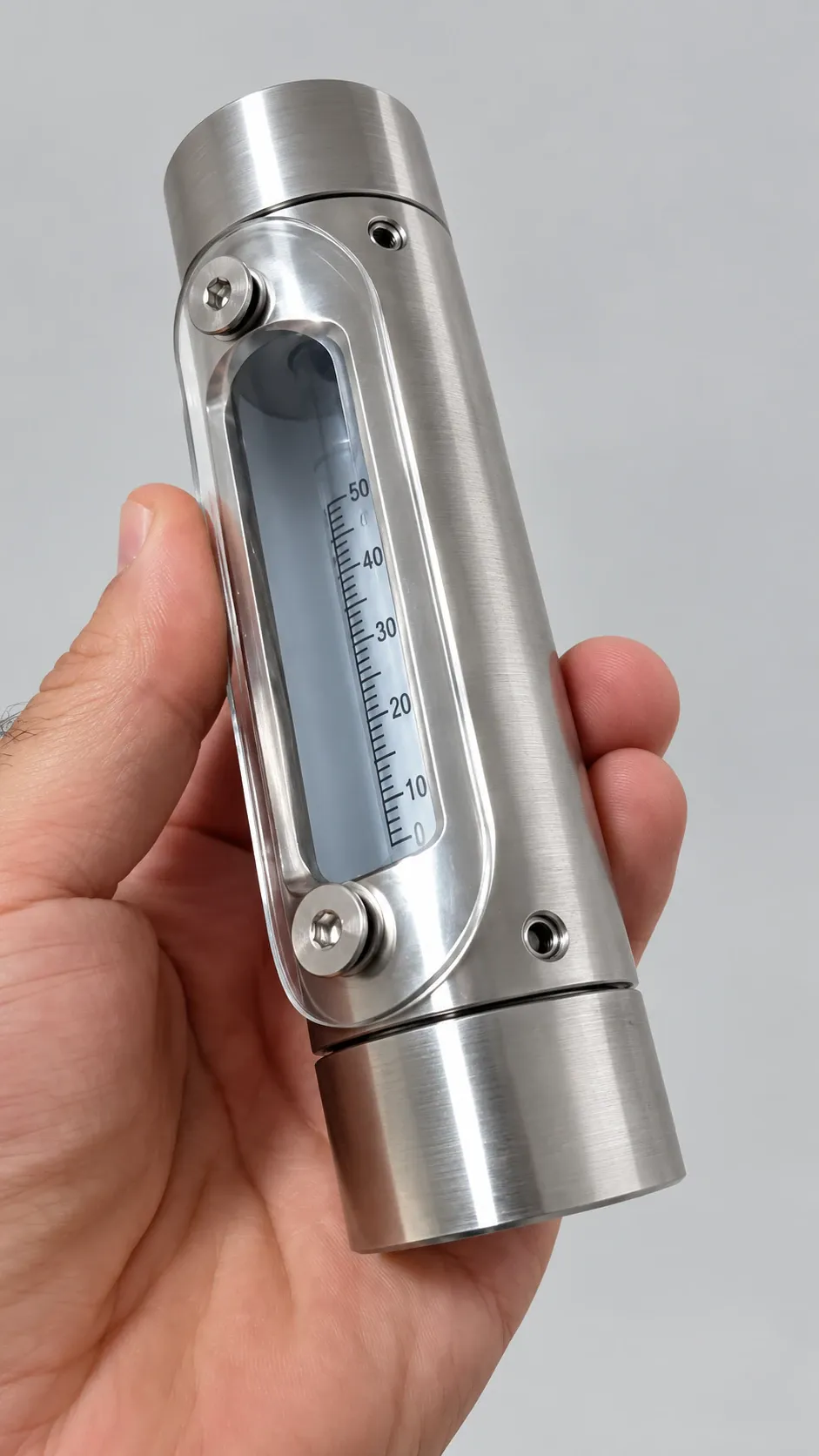

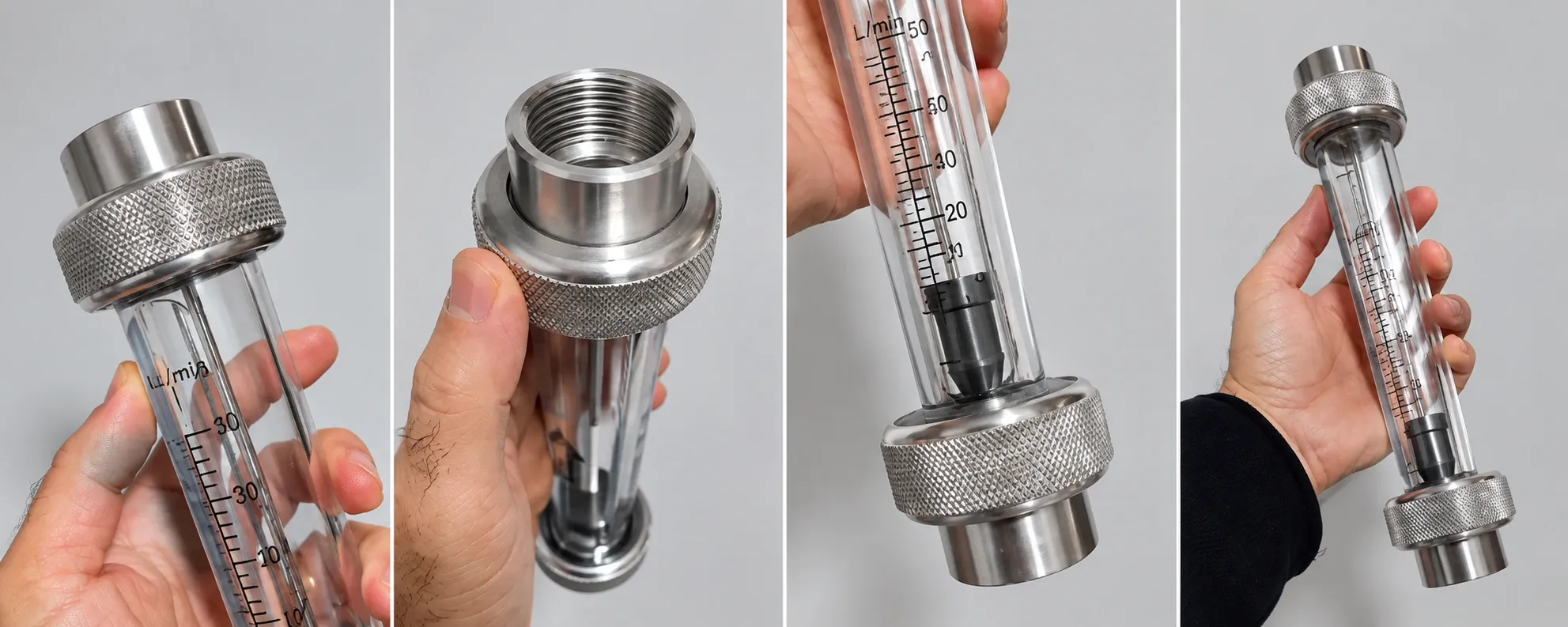

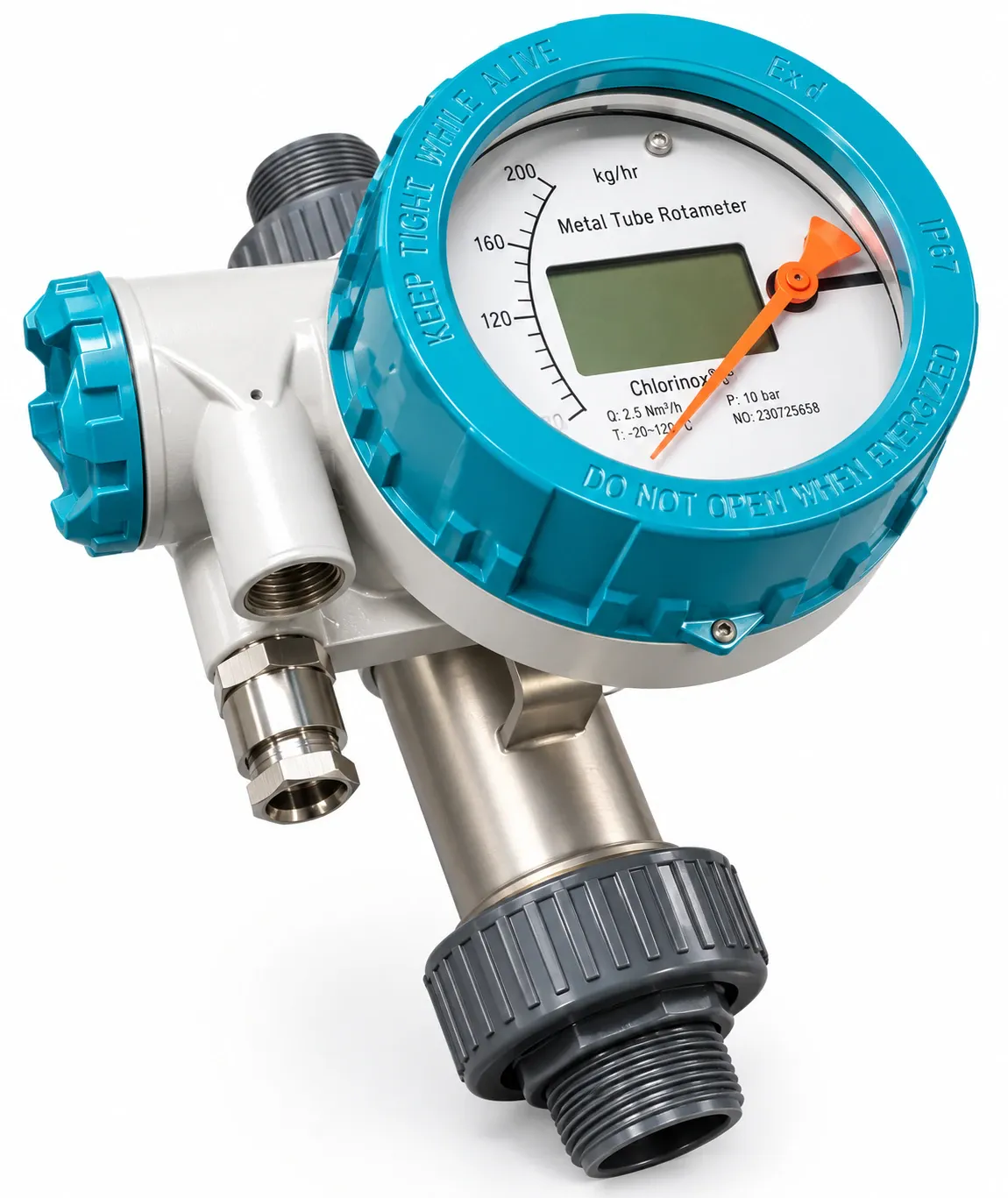

TUBO DE MEDIÇÃO
Polipropileno, vidro borossilicato ou aço inoxidável, conforme modelo
MATERIAIS
Polipropileno, vidro, aço inoxidável e outras opções conforme compatibilidade química e condições do processo
SINAL DE SAÍDA
4–20 mA (0–100%), pulso, RS-485 Modbus RTU ou HART, conforme configuração
CONTATO ELÉTRICO
Opcional para alarme de vazão alta ou baixa
TIPO DE CONTATO
Reed Switch ou Reed Switch biestável SPDT, conforme configuração
CAPACIDADE DO CONTATO
Até 250 Vca / 0,5 A, conforme versão
CONEXÃO ELÉTRICA
1/2" NPT, conforme configuração
ALIMENTAÇÃO
24 Vcc ou 85–265 Vca nas versões eletrônicas; opção alimentada por bateria com autonomia estimada de 12 a 36 meses; versão mecânica sem necessidade de alimentação elétrica
VÁLVULA AGULHA
Opcional para regulagem e controle fino da vazão
CONEXÃO AO PROCESSO
Rosca, flange ou conexão sanitária TC, conforme modelo
POSIÇÃO DE INSTALAÇÃO
Vertical, horizontal ou by-pass, conforme configuração
TEMPERATURA DE OPERAÇÃO
-80 a +300 °C em versões especiais, conforme materiais e configuração
PRESSÃO MÁXIMA
Até 25 MPa em versões especiais
GRAU DE PROTEÇÃO
IP65 ou IP67; versão Ex d para áreas classificadas, conforme configuração
CONDIÇÕES DE REFERÊNCIA
Densidade, viscosidade, temperatura e pressão do fluido devem ser consideradas para dimensionamento, seleção do diâmetro e definição da escala de vazão
ALERTA DE FLUXO
Versões específicas para detecção e monitoramento de fluxo, inclusive aplicações com fluidos de maior densidade e viscosidade, conforme configuração
CONFIGURAÇÕES
Versões mecânicas, analógicas ou digitais; tubo plástico, vidro ou metálico; indicação local ou remota; válvula agulha; contato elétrico; saída 4–20 mA; pulso; HART ou RS-485 Modbus RTU
