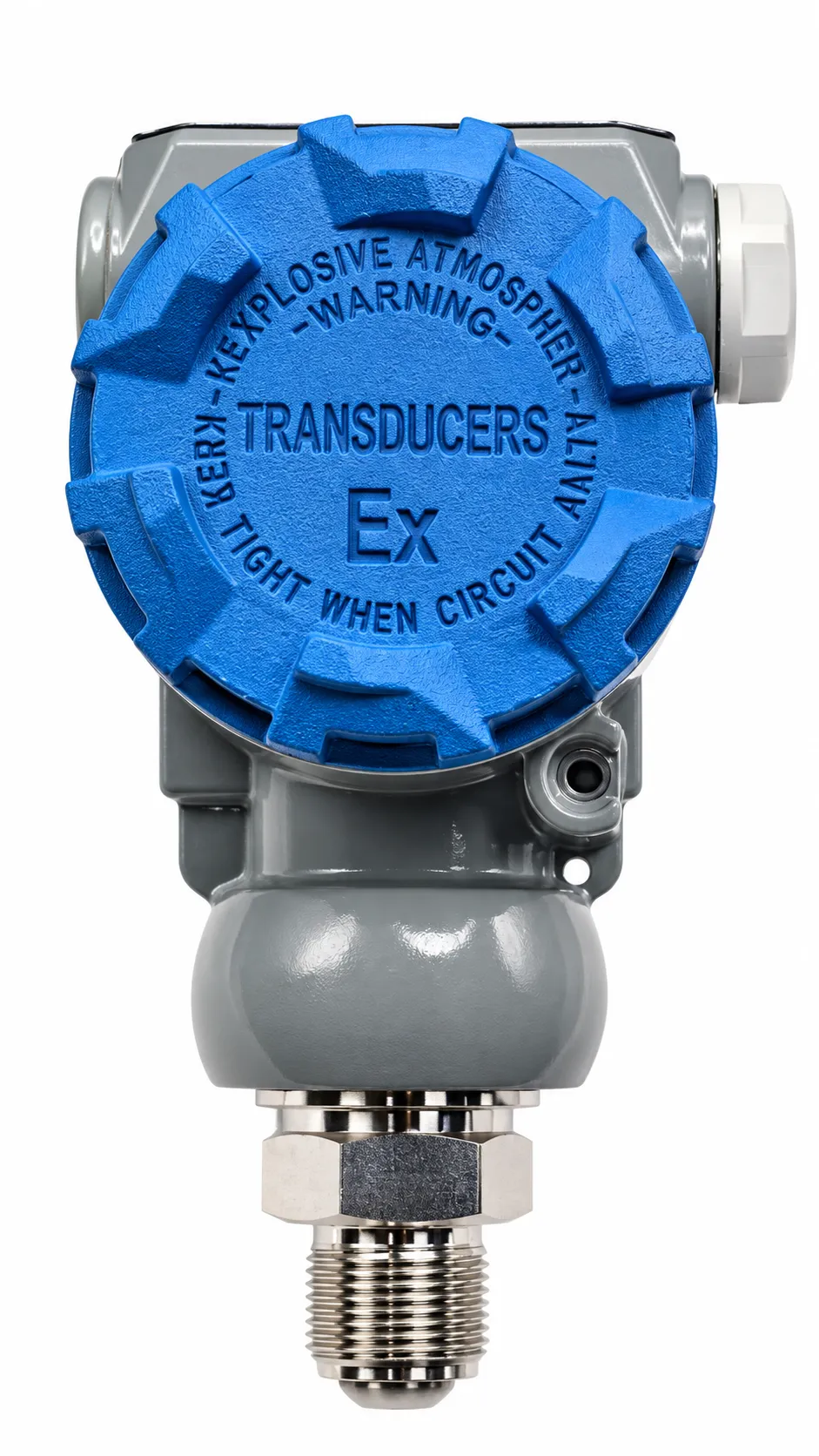

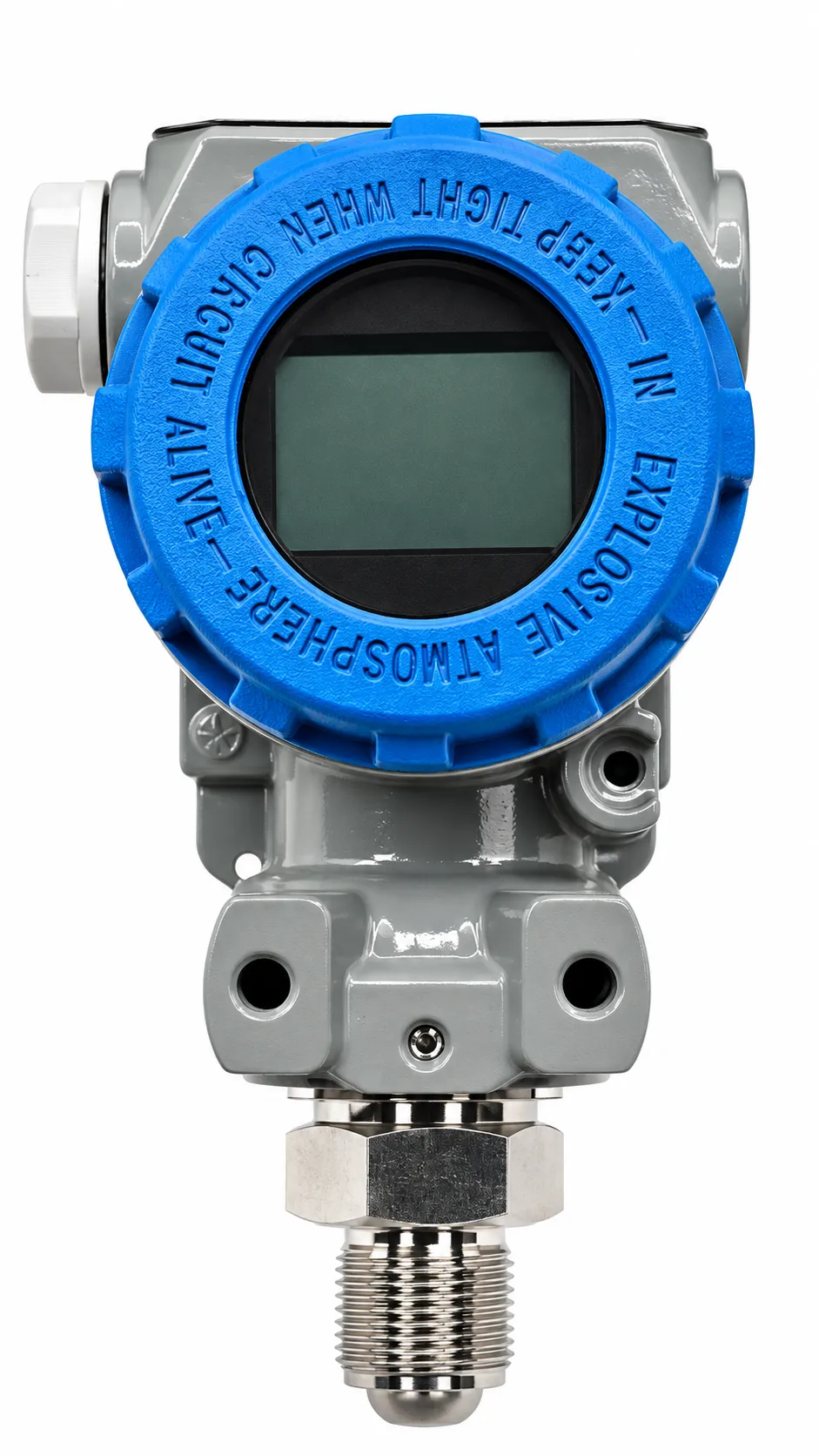

SM-TP

O Transmissor de Pressão SM-TP da Smartins é um instrumento compacto e versátil para medição e transmissão de pressão em processos industriais, com opção de indicação local ou monitoramento remoto. Permite visualização em diferentes unidades de engenharia, como bar, mbar, psi, kPa e kgf/cm², além de aplicações em medição de nível por pressão hidrostática em tanques e reservatórios. Conforme a configuração, pode apresentar indicação em percentual (%), facilitando o acompanhamento e controle das condições do processo.

Indústria

Especificações Técnicas
MODELO
SM-TP
TIPO
Transmissor de pressão industrial
TIPO DE PRESSÃO
Manométrica ou absoluta, conforme configuração
TECNOLOGIA DO SENSOR
Piezoresistivo ou capacitivo, conforme configuração
MATERIAL DO SENSOR
AISI 316L
MATERIAL DA MEMBRANA
AISI 316L
VEDAÇÃO
Borracha nitrílica (NBR) ou Viton, conforme configuração
FAIXA DE MEDIÇÃO
-1 a 1.000 bar, conforme configuração
PRECISÃO
±0,5% F.E. (padrão); opções de ±0,25% F.E. e ±0,1% F.E.
DERIVA DE ZERO
±0,03% F.E./°C
SENSIBILIDADE À TEMPERATURA
±0,03% F.E./°C
SOBRECARGA MÁXIMA
200% da faixa total (F.E.)
ESTABILIDADE DE LONGO PRAZO
≤0,2% F.E./ano
TEMPO DE RESPOSTA
≤1 s
FREQUÊNCIA INTERNA
5 a 650 kHz
SAÍDAS
4–20 mA; 0–5 V; 0–10 V; RS-485 Modbus RTU, conforme configuração
COMUNICAÇÃO
RS-485 Modbus RTU, conforme configuração
ALIMENTAÇÃO
12–30 Vcc
CONEXÃO AO PROCESSO
Rosca 1/4", 3/8", 1/2" ou 3/4"; flange ou conexão sanitária TC, conforme configuração
MEMBRANA FLUSH
Disponível para aplicações com membrana exposta tipo flush
VERSÃO HIDROSTÁTICA
Disponível para medição de nível hidrostático
DISPLAY
Digital LED ou LCD, conforme configuração
INDICAÇÃO
Pressão, unidade de engenharia, percentual e Bargraph
AJUSTE LOCAL
Zero e Span ajustáveis até 20% F.E., conforme configuração
UNIDADES DE ENGENHARIA
bar, mbar, kgf/cm², psi, kPa, MPa, mH₂O, mmH₂O, mmHg, entre outras
TEMPERATURA DE COMPENSAÇÃO
-10 a +70 °C, padrão
OPÇÃO DE ALTA TEMPERATURA
-10 a +400 °C
TEMPERATURA DO FLUIDO
-40 a +80 °C
TEMPERATURA DE CONTATO COM O FLUIDO
-20 a +100 °C
OPÇÃO DE ALTA TEMPERATURA DO FLUIDO
Até +600 °C com acessório apropriado
TEMPERATURA AMBIENTE
-40 a +85 °C
INVÓLUCRO
ABS
COR DO INVÓLUCRO
Vermelha
GRAU DE PROTEÇÃO
IP65; opção IP68, conforme configuração
CONEXÃO ELÉTRICA
Prensa-cabo ou conector DIN, conforme configuração
MATERIAL DO PRENSA-CABO
AISI 316L
CABO
2 ou 3 vias, conforme configuração
CABEÇOTE
Versão para uso geral ou Ex, conforme configuração
PROTEÇÃO CONTRA EXPLOSÃO
Ex d IIC T6 Gb/Ga, conforme configuração
CONFIGURAÇÃO
Local por botões ou parametrização, conforme versão
CERTIFICAÇÕES
CE, FCC e RoHS, conforme configuração
CALIBRAÇÃO
Certificado de calibração rastreável RBC/INMETRO, opcional
CONSTRUÇÃO
Compacta e adequada para aplicações industriais e sistemas de automação
INTEGRAÇÃO
CLPs, IHMs, sistemas SCADA, supervisórios, IoT e plataformas de automação
