Medidor de Vazão Tipo Ultrassônico Fixo Clamp-On para Liquidos

SM-ULTRASS-F

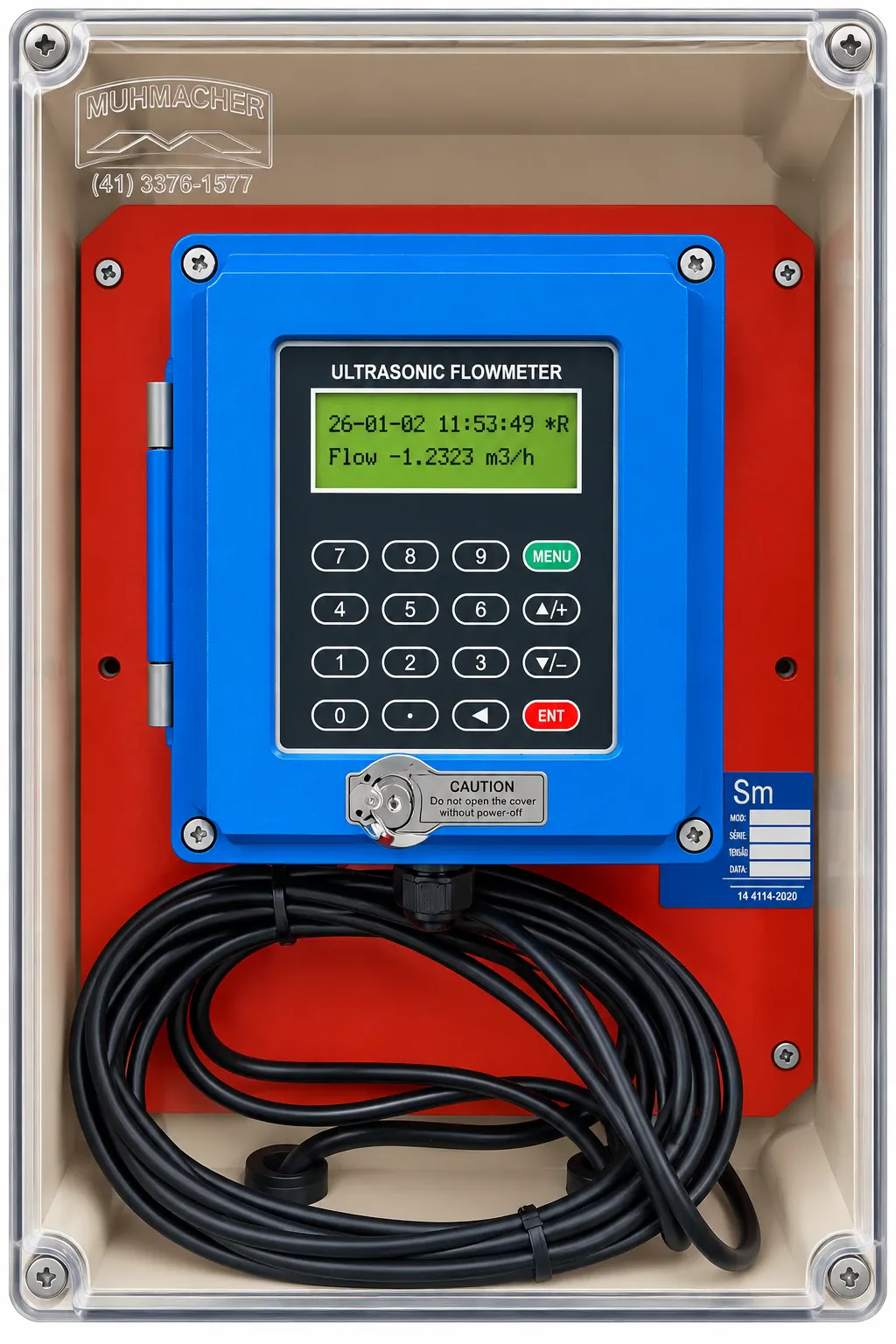

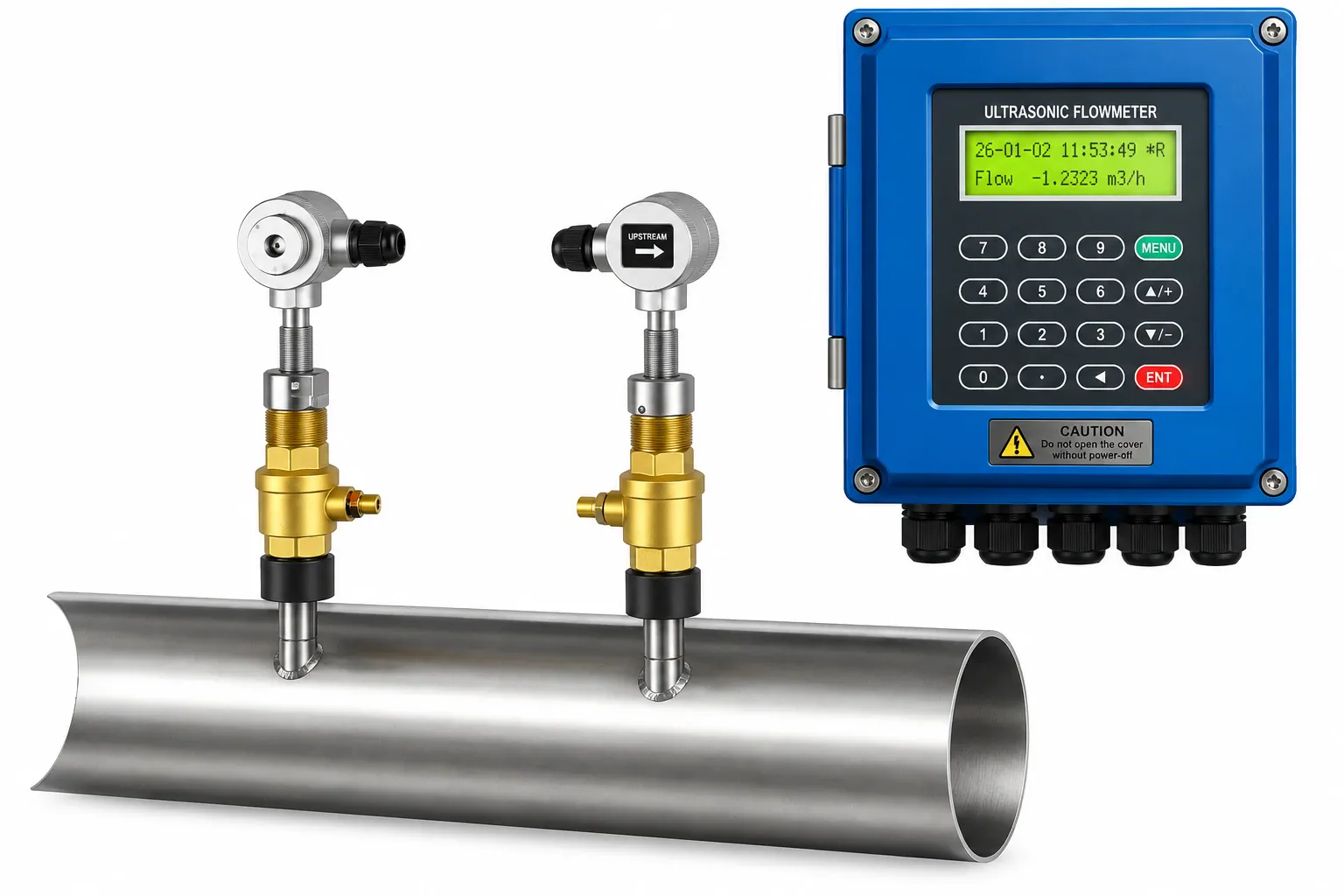

O Medidor de Vazão Ultrassônico Fixo Clamp-On Smartins realiza a medição contínua e não invasiva de líquidos em tubulações fechadas através da tecnologia Transit-Time. Dois transdutores instalados externamente à tubulação medem a diferença do tempo de propagação dos sinais ultrassônicos para determinar a velocidade, vazão instantânea e volume totalizado. A tecnologia Clamp-On permite instalação sem contato com o fluido, sem partes móveis e sem perda de carga provocada pelo medidor, reduzindo intervenções e manutenção. Indicado para água, glicol, óleos e outros líquidos homogêneos, oferece diferentes faixas de diâmetro e temperatura, além de saídas 4–20 mA, pulso, relé, RS-232C e RS-485 Modbus RTU, conforme configuração. É ideal para processos industriais, saneamento, HVAC, refrigeração, utilidades, balanço hídrico e controle de consumo.

Indústria

Especificações Técnicas
TIPO
Medidor de Vazão Ultrassônico Fixo Clamp-On para Líquidos
PRINCÍPIO DE MEDIÇÃO
Ultrassônico por Tempo de Trânsito (Transit-Time)
TECNOLOGIA OPCIONAL
Doppler para líquidos com sólidos suspensos ou bolhas, conforme aplicação
INSTALAÇÃO
Clamp-On não intrusiva, com transdutores instalados externamente à tubulação
CONTATO COM O FLUIDO
Não possui contato direto com o líquido
SENTIDO DE MEDIÇÃO
Bidirecional
FAIXA DE DIÂMETRO
DN15 a DN6000 mm, conforme transdutor selecionado
TRANSDUTORES
Ultrassônicos Clamp-On externos, com grau de proteção até IP68
MODELOS DE TRANSDUTORES
TS-2: DN15–100 mm; TM-1: DN50–700 mm; TL-1: DN300–6000 mm
MONTAGEM DOS TRANSDUTORES
Métodos V, Z ou W, conforme diâmetro, material da tubulação e condições de instalação
FAIXA DE VELOCIDADE
-12 a +12 m/s, bidirecional
SENSIBILIDADE
Aproximadamente 0,003 m/s
RESOLUÇÃO
Aproximadamente 0,25 mm/s
EXATIDÃO
±1%, em condições adequadas de instalação e processo
REPETIBILIDADE
Aproximadamente 0,2%
LINEARIDADE
Aproximadamente 0,5%, conforme versão
TEMPO DE RESPOSTA
A partir de aproximadamente 0,5 s, conforme configuração
DAMPING
Ajustável
VARIÁVEIS INDICADAS
Vazão instantânea, velocidade e volume totalizado
TOTALIZAÇÃO
Positiva, negativa e líquida
DISPLAY
LCD alfanumérico 4 × 16 caracteres, conforme versão
PROCESSAMENTO
Processamento digital de sinais DSP
SAÍDA ANALÓGICA
4–20 mA, conforme configuração
SAÍDA DE PULSO
OCT / coletor aberto, conforme versão
SAÍDA A RELÉ
Disponível conforme configuração
COMUNICAÇÃO
RS-232C e RS-485 Modbus RTU, conforme versão
DATALOGGER
Memória interna para armazenamento de dados de medição
MEMÓRIA
24 KB padrão; opção de até 32 MB, conforme versão
ALIMENTAÇÃO
85–265 Vca ou 24 Vcc, conforme configuração
CONSUMO
Aproximadamente 1,5 W, conforme versão
GRAU DE PROTEÇÃO DO CONVERSOR
IP65, conforme configuração
GRAU DE PROTEÇÃO DOS TRANSDUTORES
Até IP68
TEMPERATURA DO CONVERSOR
-20 a +60 °C
TEMPERATURA DOS TRANSDUTORES
-30 a +90 °C padrão
ALTA TEMPERATURA
Transdutores opcionais para até aproximadamente +160 °C
TEMPERATURA ESPECIAL
Versões específicas de até +250 °C, conforme tecnologia e transdutor
CONCENTRAÇÃO DE SÓLIDOS
Transit-Time indicado para líquidos limpos ou relativamente homogêneos; tecnologia Doppler disponível para líquidos com maior presença de sólidos suspensos ou bolhas, conforme aplicação
LÍQUIDOS
Água, água industrial, água gelada, água quente, água do mar, glicol, álcool, óleos, combustíveis, bebidas, soluções químicas e outros líquidos com condições adequadas à propagação ultrassônica
MATERIAIS DE TUBULAÇÃO
Aço carbono, aço inoxidável, ferro fundido, cobre, alumínio, PVC, PE, fibra de vidro, tubulações revestidas e outros materiais acusticamente compatíveis
CONDIÇÃO DA TUBULAÇÃO
Tubulação completamente cheia durante a medição
TRECHO RETO
Conforme condições hidráulicas da instalação; recomenda-se trecho adequado a montante e jusante para melhor desempenho metrológico
ACOPLAMENTO
Gel ou composto acoplante apropriado entre transdutor e superfície externa da tubulação
CABO DOS TRANSDUTORES
Diferentes comprimentos disponíveis conforme instalação
CALIBRAÇÃO
Certificado de calibração rastreável à RBC/INMETRO opcional, conforme escopo disponível
CARACTERÍSTICAS
Medição contínua, bidirecional e não invasiva; instalação externa sem corte da tubulação; sem partes móveis em contato com o processo; sem perda de carga provocada pelo medidor; totalização, datalogger e integração com sistemas de automação.
