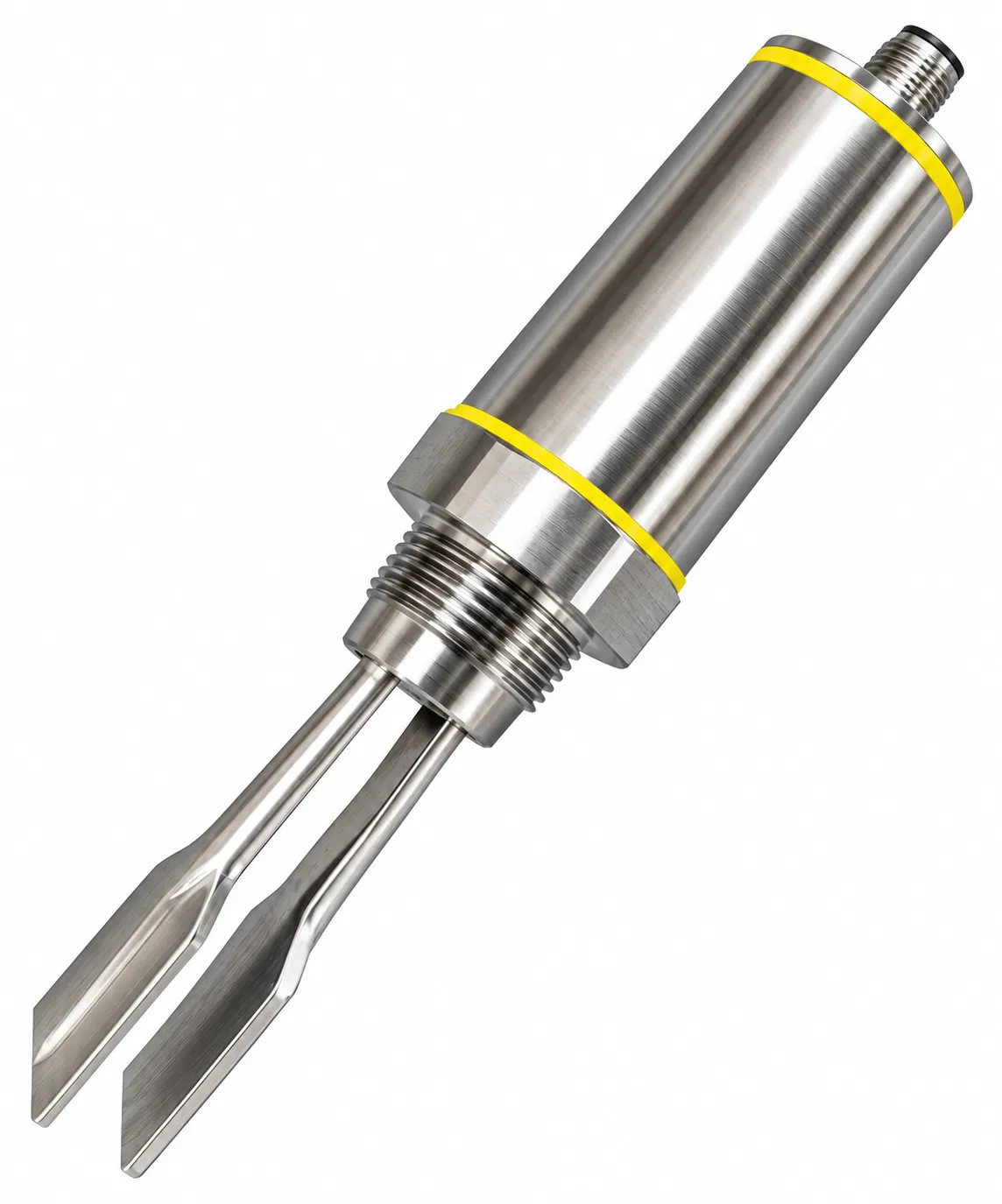

SM-CNV

A Chave de Nível Vibratória SM-CNV realiza a detecção precisa de nível pontual em líquidos e sólidos por meio da variação da frequência de vibração de um diapasão ou haste vibratória, oferecendo alta confiabilidade, baixa manutenção e excelente desempenho mesmo em produtos com diferentes características elétricas.

Alimentício

Especificações Técnicas
MODELO
SM-CNV
TIPO
Chave de Nível Vibratória
PRINCÍPIO DE MEDIÇÃO
Vibração mecânica por diapasão
TIPO DE MEDIÇÃO
Nível pontual
INSTALAÇÃO
Topo ou lateral
SAÍDA
Relé SPDT ou PNP/NPN
CONTATO DO RELÉ
4A / 250 Vca
TEMPO DE RESPOSTA
< 3 segundos
FREQUÊNCIA DE VIBRAÇÃO
300 ± 60 Hz
SENSIBILIDADE
4 níveis ajustáveis
ALIMENTAÇÃO
20 ~ 250 Vca – 50/60 Hz
CONSUMO
15 W
MATERIAL DA HASTE
Aço Inoxidável AISI 316L polido
COMPRIMENTO DA HASTE
45 mm ou 125 mm (outras medidas sob consulta)
MATERIAL DA CONEXÃO
AISI 316 ou AISI 304 (conforme versão)
CONEXÕES DISPONÍVEIS
Rosca, flange, sanitária Tri-Clamp (TC) e SMS
CABEÇOTE
Alumínio fundido com pintura eletrostática ou TOTAL INOX
ENTRADA ELÉTRICA
1 × prensa-cabo M20 × 1,5
INDICAÇÃO LOCAL
LEDs de status e acionamento
CONFIGURAÇÃO
Botão de ajuste de sensibilidade
PRESSÃO DE OPERAÇÃO
-1 ~ 40 bar
TEMPERATURA DE OPERAÇÃO
-40 ~ 150 °C (conforme versão)
GRAU DE PROTEÇÃO
IP65 ou IP67 (conforme versão)
PROTEÇÃO PARA ÁREA CLASSIFICADA
Ex d IIC T6 Gb
COMPATIBILIDADE ELETROMAGNÉTICA (EMC)
ESD 6 kV / EFT 2 kV
CONSTRUÇÃO
Sem partes móveis sujeitas a desgaste, proporcionando maior confiabilidade e baixa manutenção
INTEGRAÇÃO
Compatível com CLPs, IHMs, SCADA, painéis elétricos e sistemas de automação industrial.
