Transmissor de nível e volume em calha parshall tipo ultrassônico

SM-TNU-V

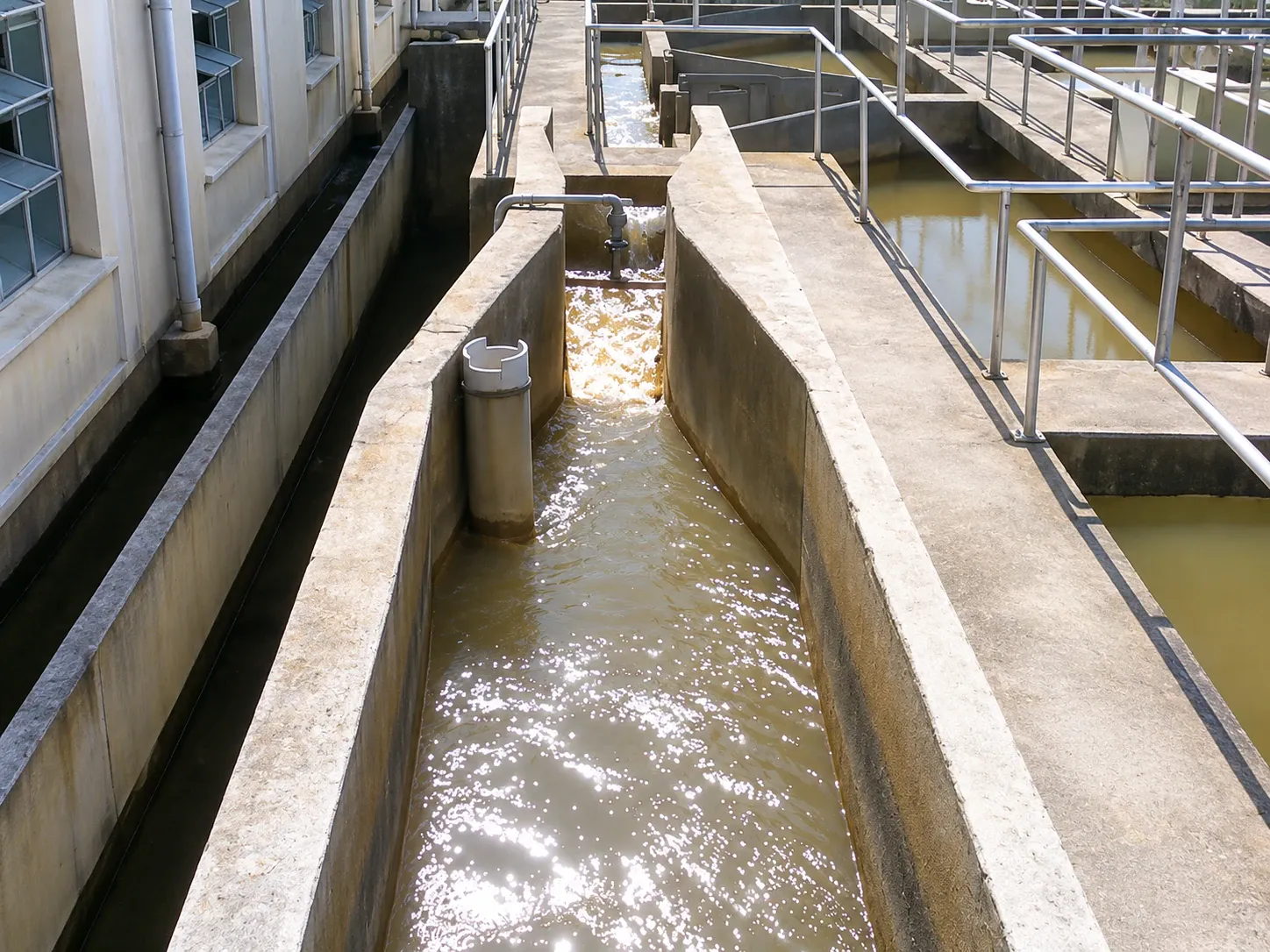

O transmissor ultrassônico, SM-TNU-V é um medidor de nivel e vazão de volume para canais abertos fabricado em PRFV, que realiza a medição através da leitura do nível hidráulico. Possui alta resistência à corrosão, operação sem alimentação 24v e excelente durabilidade, sendo ideal para aplicações em saneamento, tratamento de água e efluentes, irrigação e processos industriais para nivel de tanques.

Saneamento

Especificações Técnicas
MODELO
SM-TNU-V
TIPO DE MEDIÇÃO
Vazão em canal aberto tipo calha parshall e nível ultrassônico
PRINCÍPIO DE MEDIÇÃO
Ultrassônico sem contato + correlação nível x vazão da Calha Parshall
MÉTODO DE MEDIÇÃO DE NÍVEL
Emissão e recepção de ondas ultrassônicas pelo tempo de retorno do eco
ESTRUTURA HIDRÁULICA
Calha Parshall fabricada em PRFV
MATERIAL DA CALHA
PRFV (Poliéster Reforçado com Fibra de Vidro)
RESISTÊNCIA QUÍMICA
Alta resistência à corrosão, umidade e agentes químicos
FLUIDO APLICADO
Água, efluentes, líquidos industriais e fluidos com sólidos em suspensão
FAIXA DE MEDIÇÃO DE NÍVEL
0 ~ 30 metros
FAIXA DE MEDIÇÃO DE VAZÃO
Conforme dimensão da Calha Parshall instalada ou range do nivel
PRECISÃO
±0,5%
INSTALAÇÃO
Montagem em canal aberto, tanque ou reservatório
CONEXÃO DO PROCESSO
DN 2" (50 mm) com conexão roscada ou flanges (versão compacta conforme aplicação)
ALIMENTAÇÃO ELÉTRICA
24 Vcc
TECNOLOGIA DO SENSOR
Ultrassônico sem contato
SAÍDA DE SINAL
4-20 mA, Pulso e Relé (conforme configuração)
COMUNICAÇÃO
RS-485 / Modbus RTU (opcional)
DISPLAY
LCD local para indicação de nível e vazão (conforme modelo)
VARIÁVEIS MONITORADAS
Nível, vazão instantânea e vazão totalizada
TOTALIZADOR
Vazão acumulada do processo
GRAU DE PROTEÇÃO
IP65/IP67 (conforme configuração)
TEMPERATURA DE OPERAÇÃO
-20 ~ 80°C
COMPENSAÇÃO
Compensação automática de temperatura para medição ultrassônica
CONFIGURAÇÃO
Programação local ou remota
MATERIAL CONSTRUTIVO
PRFV para Calha Parshall e materiais compatíveis para sensor/transmissor
