Medidor de Vazão Tipo Massico Termal

Vazão

Medidor de Vazão Tipo Massico Termal

SM-FMT

O modelo SM-FMT da Smartins é um medidor de vazão mássico termal de alta precisão para medição volumétrica direta de gases, utilizando tecnologia de dispersão térmica (Thermal Mass Flow). Sua medição proporciona alta sensibilidade, permitindo acompanhar variações de consumo e até auxiliar na identificação de possíveis vazamentos de gás, conforme as condições da aplicação. Com compensação automática de pressão e temperatura, o SM-FMT mantém maior estabilidade da medição diante das variações do processo. Sua tecnologia permite monitoramento contínuo da vazão, tornando-o ideal para controle de consumo, distribuição de gases, eficiência energética e gestão de utilidades industriais. Integrável a sistemas de automação, supervisão e aquisição de dados, o SM-FMT transforma a medição de gás em informação estratégica para reduzir perdas, identificar anomalias e otimizar processos industriais.

Hospitalar

Especificações Técnicas
MODELO
SM-FMT
Tipo de montagem

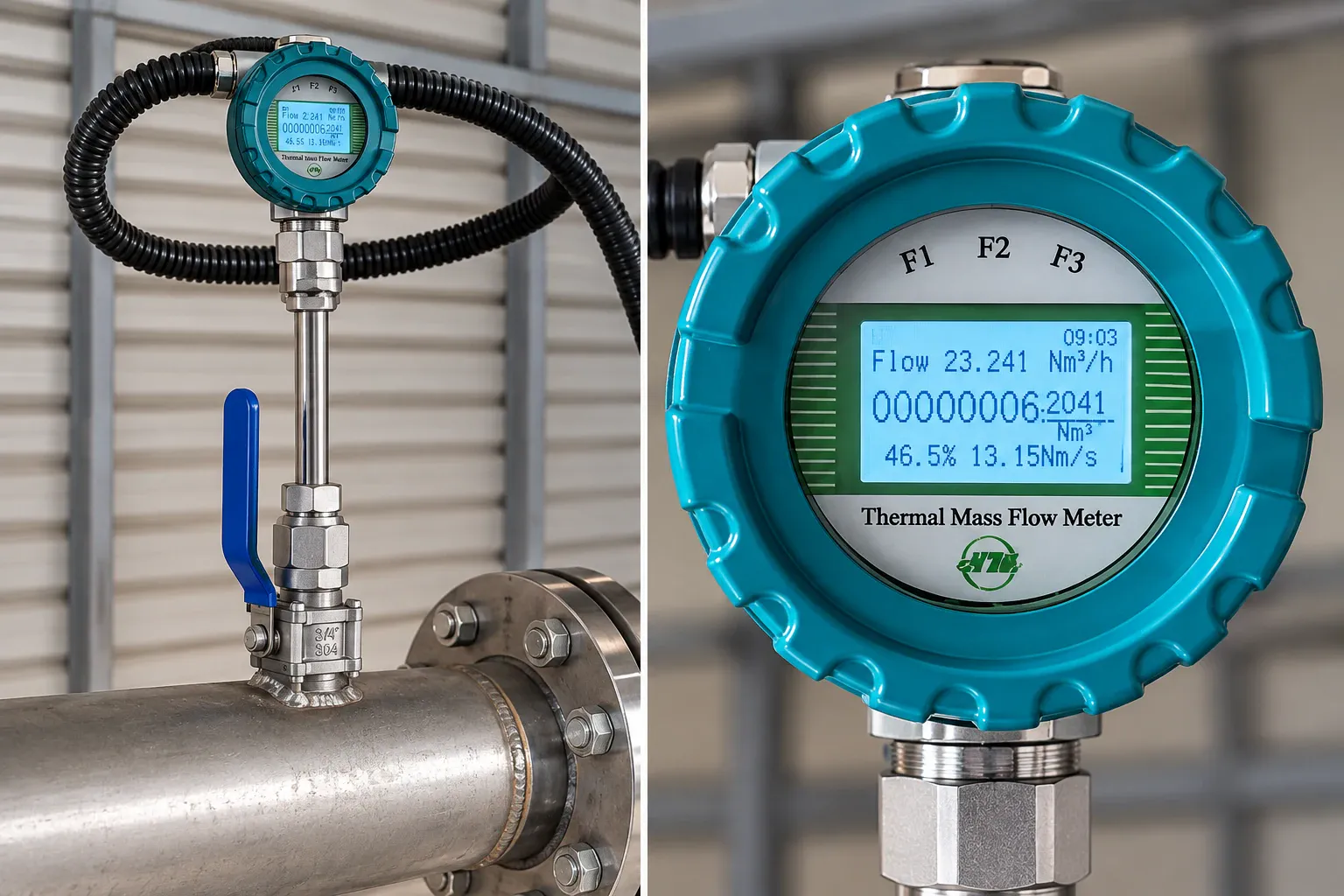

Insert para tubulações DN 50 a DN 200, com sistema Hot-Tap 1/2" NPT, permitindo instalação e remoção do sensor com a linha pressurizada.
Montagem em linha
Conexões disponíveis por Flanges, Rosca ou Tri-Clamp (TC), para diâmetros de 1/2" a 8" (15 a 200 mm).
Material
Sensor e haste em AISI 316, com elementos de medição em alta resistência (HC).
Eletrônica
Display
LCD gráfico de 4 linhas, local ou remoto, com indicação simultânea de vazão instantânea, totalização e parâmetros operacionais.
Invólucro
Alumínio com pintura eletrostática.
Grau de proteção
IP65 para uso geral ou versão Ex d à prova de explosão.
Entradas, Saídas e Comunicação
Saída analógica
1 saída 4 ~ 20 mA, configurável em 2 ou 4 fios, carga máxima de 500 Ω.
Saída de pulso
Programável.
Saída digital
Tecnologia optoeletrônica isolada.
Relé
Opcional, contato NA: 10 A / 220 Vac ou 5 A / 30 Vdc.
Comunicação
RS-485 Modbus RTU.
Protocolo opcional
HART.
Conexões elétricas
2 entradas rosqueadas 1/2" NPT.
Desempenho Metrológico
Desempenho Metrológico
Faixa de medição
0,1 ~ 100 Nm/s.
Relação de medição (Turndown
100:1.
Sentido de mediçã
Fluxo bidirecional.
Exatidã
±1% da leitura ou ±0,2% F.E.
Tempo de resposta
0,9 s (padrão).
Repetibilidade
±0,25% da leitura.
Alimentação
Tensão de alimentação
24 ~ 230 Vac (alimentação padrão em corrente alternada).
Consumo máximo
≤ 18 W.
Recursos Integrados
Compensação automática de temperatura e pressão.
Sistema eletrônico anti-vibração.
Medição direta de fluxo mássico, dispensando compensadores externos.
Totalizador interno de alta capacidade.
Diagnóstico operacional contínuo.
Informações Disponíveis no Display
Vazão mássica instantânea;
Vazão totalizada;
Temperatura do processo;
Velocidade do gás;
Data e hora;
Tempo de operação;
Status operacional e alarmes.
Condições de Operação
Temperatura do processo
-40 °C ~ 450 °C
Temperatura ambiente do display
-20 °C ~ 45 °C
Pressão máxima
1,6 ~ 4,0 MPa (conforme modelo e conexão).
Acessórios
Válvula globo 1/2" em aço inoxidável, fornecida como padrão para versões Insert com Hot-Tap.
Certificações
Certificação SIL;
Certificação CE;
Sistema de qualidade ISO 9000;
Certificado de Conformidade de Fábrica;
Certificado de Calibração de Fábrica.
Aplicações
Indicado para medição de vazão mássica de gases industriais e utilidades, incluindo:
Ar comprimido;
Ar atmosférico;
Ar combustível;
Nitrogênio (N₂);
Oxigênio (O₂);
Hidrogênio (H₂);
Dióxido de Carbono (CO₂);
Gás Natural (GN);
GLP;
Biogás;
Argônio;
Amônia;
Cloro;
Gases de coqueria (COG/COC);
Entre outros, com biblioteca de aproximadamente 60 tipos de gases disponíveis para configuração.
Principais Vantagens
Medição direta de vazão mássica, sem necessidade de compensadores externos.
Instalação Hot-Tap, permitindo manutenção sem interrupção do processo.
Alta estabilidade e excelente repetibilidade.
Baixa perda de carga.
Comunicação industrial via Modbus RTU e HART.
Ideal para sistemas de utilidades, processos industriais, monitoramento de consumo energético, biogás, gás natural e gases técnicos.
