Medidor de Vazão Tipo Ultrassônico – Versão Display Fixo

Vazão

Medidor de Vazão Tipo Ultrassônico – Versão Display Fixo

SM-XONIC-100L

O XONIC-100L é um medidor de vazão ultrassônico por tempo de trânsito para medição precisa e contínua de líquidos em tubulações de aproximadamente DN15 a DN6000. Utiliza tecnologias DSP, Cross Correlation e FFT para processamento avançado do sinal ultrassônico, reduzindo interferências e proporcionando estabilidade mesmo em baixas vazões, sendo especialmente indicado para monitoramento de consumo, vazão mínima noturna e detecção de perdas e vazamentos. Disponível com transdutores Clamp-On ou de inserção Hot-Tap, permite instalação sem interrupção do processo, conforme configuração. Possui display gráfico colorido, diagnóstico do sinal, duas entradas 4–20 mA e configurações Single Path, Dual Path ou Dual Channel. Compatível com tubulações em aço carbono, aço inox, ferro dúctil, cobre, PVC, PE, PB, FRP e outros materiais, oferece turndown superior a 500:1 e elevada versatilidade para aplicações industriais e sistemas de água.

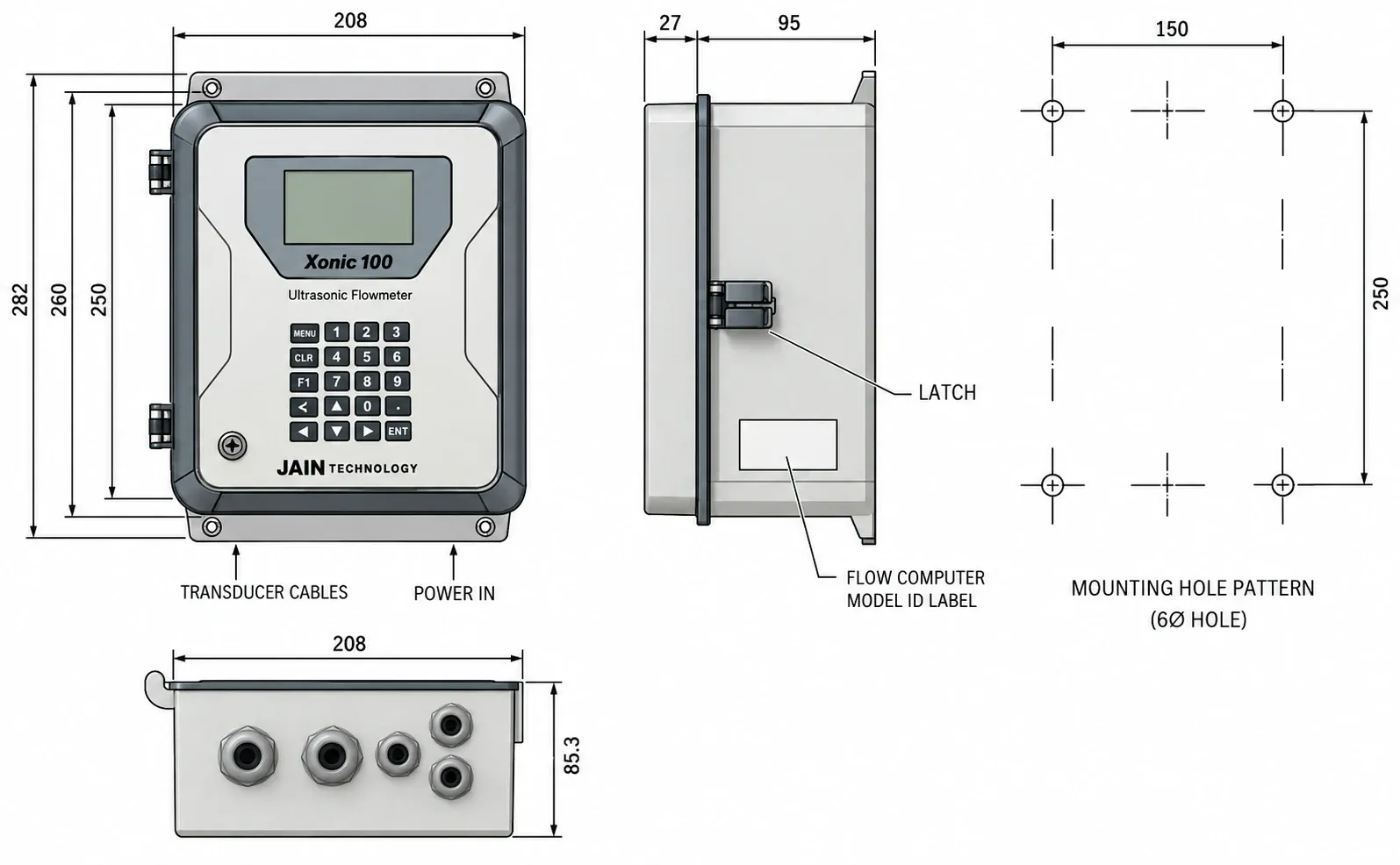

Indústria

Especificações Técnicas
MODELO
SM-XONIC-100L
TIPO
Medidor de vazão ultrassônico Clamp-On.
PRINCÍPIO DE MEDIÇÃO
Ultrassônico por Tempo de Trânsito (Transit-Time).
TECNOLOGIA
DSP (Digital Signal Processing) com processamento avançado do sinal ultrassônico.
MODO DE PROCESSAMENTO
AR (Anti-Round) patenteado, conforme fabricante.
CONFIGURAÇÃO DE MEDIÇÃO
Single Path ou Dual Path, conforme configuração.
FAIXA DE MEDIÇÃO
DN15 a DN80 com transdutor Sensor B.
FAIXA DA FAMÍLIA
Tubulações de aproximadamente DN1 a DN6000, conforme transdutor e configuração.
PRECISÃO
±1,0% Single Path e até ±0,5% Dual Path, conforme condições de instalação e processo.
VELOCIDADE DE MEDIÇÃO
±0,02 a 12 m/s, conforme configuração do modelo.
TURNDOWN
Até 500:1.
SENSIBILIDADE
Aproximadamente ±0,03 m/s, conforme aplicação.
REPETIBILIDADE
Conforme transdutor, instalação e condições do processo.
SENTIDO DE FLUXO
Bidirecional, com medição de vazão positiva e negativa.
TOTALIZAÇÃO
Total positivo (POS), negativo (NEG) e líquido (NET).
FLUIDOS
Líquidos compatíveis com o princípio ultrassônico por tempo de trânsito, conforme concentração de sólidos, bolhas e condições acústicas do processo.
INSTALAÇÃO DOS SENSORES
Clamp-On externo, sem corte da tubulação e sem contato direto com o fluido.
MATERIAIS DE TUBULAÇÃO
Aço carbono, aço inox, ferro dúctil, cobre, PVC, PE, PB, FRP e outros materiais com propriedades acústicas conhecidas.
ENTRADAS ANALÓGICAS
2 × 4–20 mA para integração de variáveis externas, como pressão, temperatura ou nível.
SAÍDAS ANALÓGICAS
2 × 4–20 mA, programáveis conforme configuração.
SAÍDAS DIGITAIS
Relés programáveis para alarmes, totalização ou funções de controle, conforme configuração.
COMUNICAÇÃO
RS-232C e RS-485 Modbus RTU.
DISPLAY
LCD gráfico colorido com visualização de vazão, velocidade, totalização, entradas analógicas, Delta T, forma do sinal ultrassônico e frequência.
VAZÃO INSTANTÂNEA
Indicação gráfica com aproximadamente 4,5 dígitos.
TOTALIZADOR
Até 12 dígitos, conforme configuração.
DIAGNÓSTICO
Visualização da forma de onda ultrassônica e parâmetros de diagnóstico diretamente no display.
DATALOGGER
Memória integrada, com opção de armazenamento em SD de até 2 GB, conforme versão.
PROCESSADOR
Microprocessador de 32 bits.
ALIMENTAÇÃO
110–220 Vca, faixa automática; opções em 12–24 Vcc conforme versão.
TEMPERATURA DA ELETRÔNICA
-20 °C a +75 °C.
TEMPERATURA DOS TRANSDUTORES
-40 °C a +120 °C, conforme modelo.
GRAU DE PROTEÇÃO DO INDICADOR
IP65, conforme versão.
GRAU DE PROTEÇÃO DOS TRANSDUTORES
IP68, adequado para aplicações submersíveis conforme modelo.
TRECHO RETO
Requer trecho reto mínimo a montante e jusante, definido conforme diâmetro, perfil de escoamento e interferências hidráulicas.
INSTALAÇÃO
Externa à tubulação, com diferentes métodos de posicionamento dos transdutores conforme diâmetro e condições da aplicação.
CERTIFICAÇÃO
Certificado de calibração KOLAS, conforme fornecimento.
FABRICANTE
Jain Co.
ORIGEM
Coreia do Sul.
