Vazão

Chave de Fluxo Palheta

SM-CFP

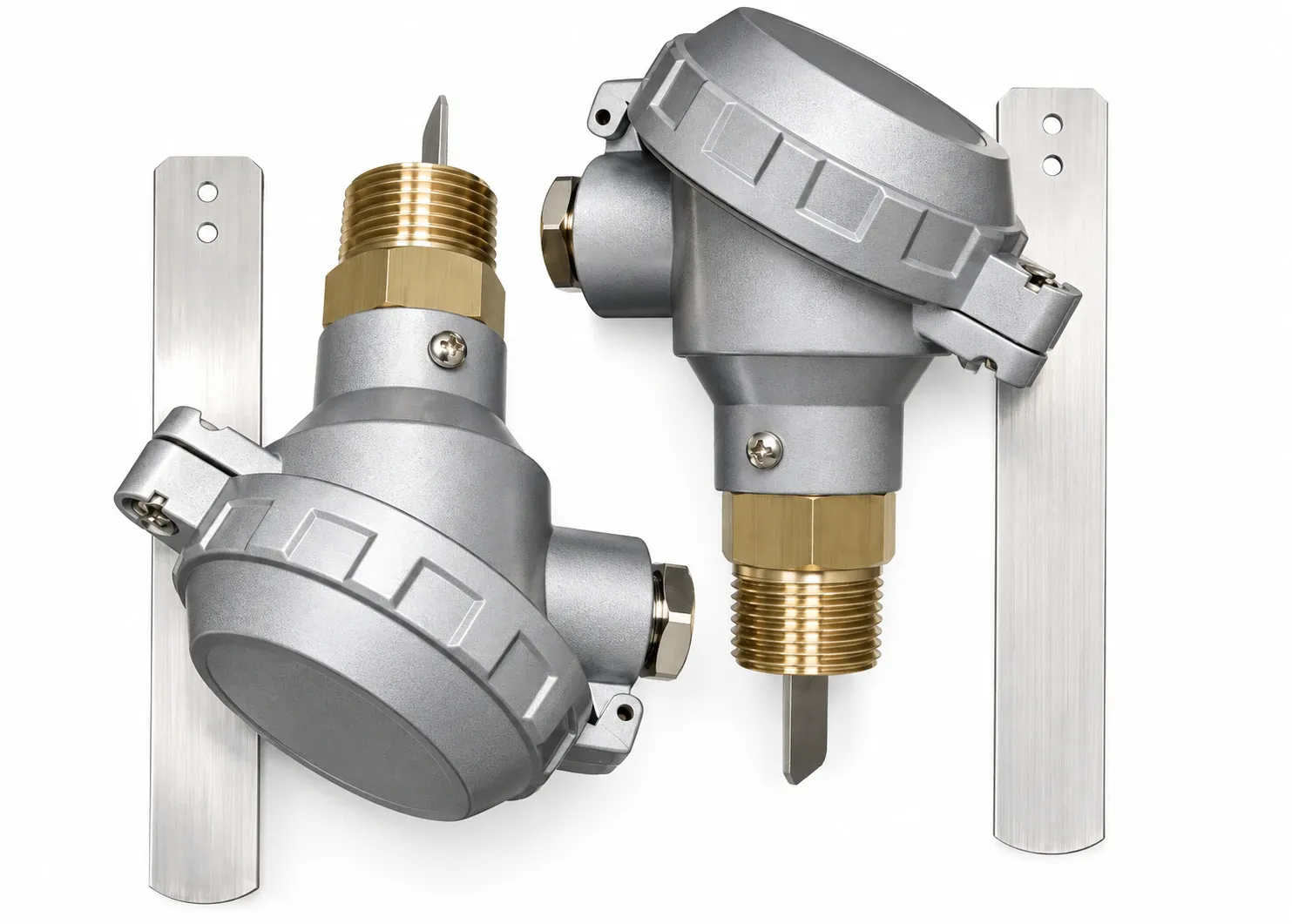

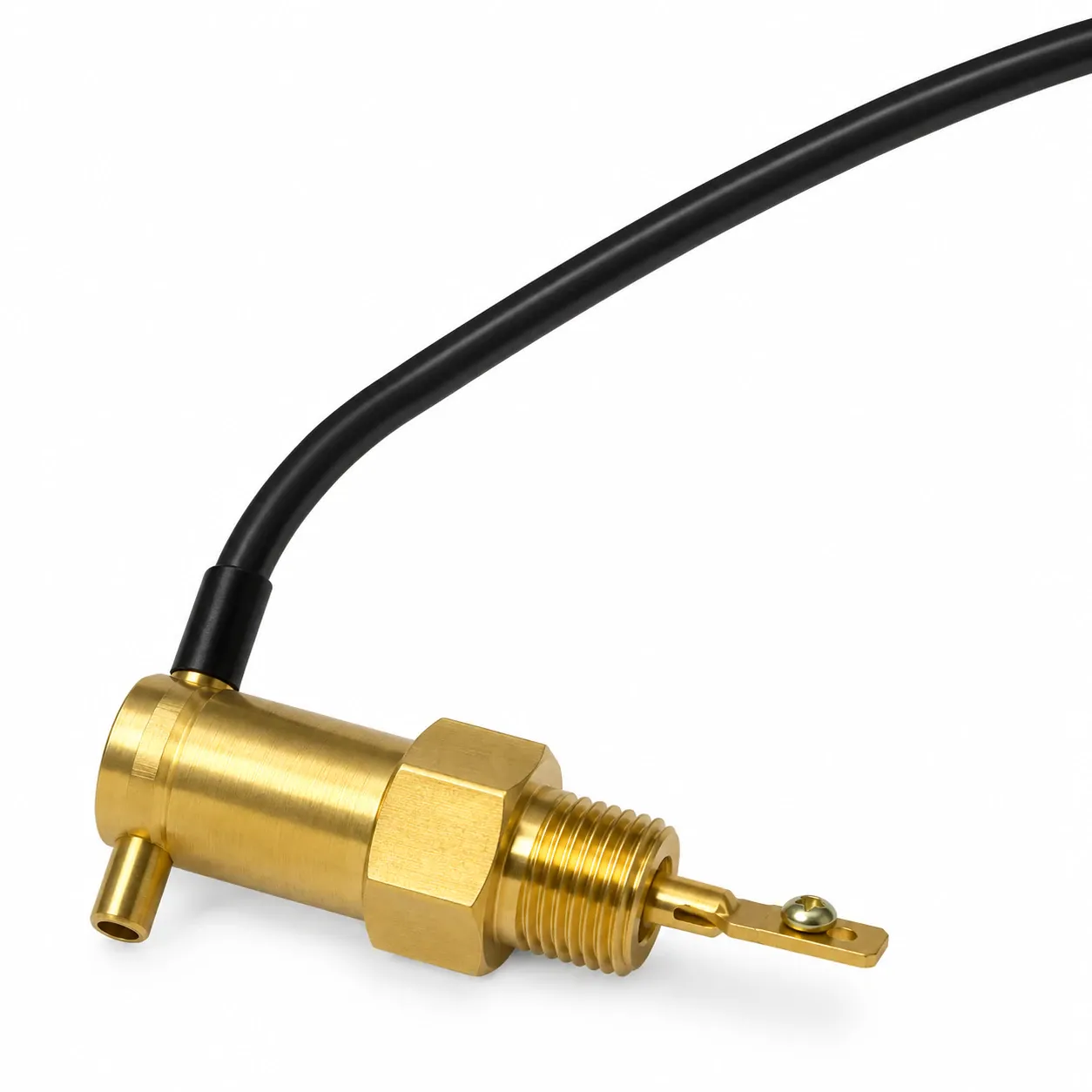

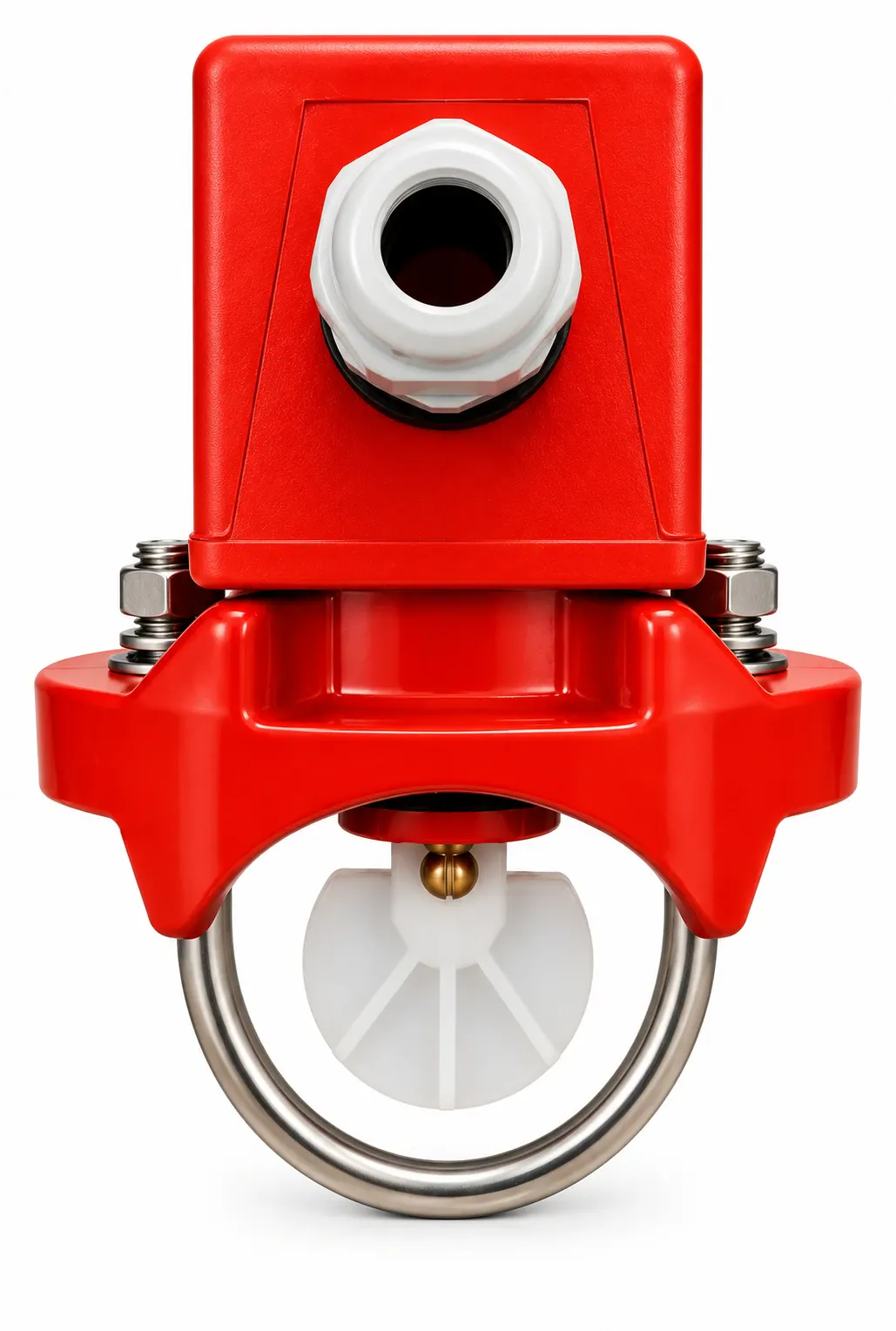

A Chave de Fluxo Tipo Palheta Smartins foi desenvolvida para monitorar a presença, ausência ou perda de fluxo em líquidos e gases, protegendo bombas, compressores, sistemas de climatização, processos industriais e ativos contra operação inadequada. Disponível em diversas configurações de montagem, materiais e conexões para aplicações industriais de baixa e média pressão.

Indústria

Especificações Técnicas
TECNOLOGIA
Chave eletromecânica tipo palheta.
PRINCÍPIO DE OPERAÇÃO
Acionamento mecânico por deslocamento da palheta.
FLUIDOS
Água, água gelada, salmoura, óleo, líquidos industriais e ar.
MATERIAL DA PALHETA
Aço Inox 304 ou Aço Inox 316.
INVÓLUCRO
Alumínio, Nylon reforçado, ABS ou Polipropileno.
GRAU DE PROTEÇÃO
IP54 ou IP65.
CONEXÃO AO PROCESSO
1/2", 3/4", 1" e 1.1/2", conforme modelo.
CONEXÃO
Rosca NPT, BSP, flange ou montagem especial.
DIÂMETRO DA TUBULAÇÃO
DN 1" até DN 10", conforme modelo.
PRESSÃO MÁXIMA
Até 10 bar.
TEMPERATURA MÁXIMA
Até 80 °C para líquidos e 60 °C para aplicações em ar.
SENSIBILIDADE
Ajustável conforme aplicação.
ACIONAMENTO
A partir de aproximadamente 10 L/min, conforme modelo para líquidos.
RANGE
±10% da vazão nominal.
CONTATO ELÉTRICO
Micro-switch SPDT NA/NF.
CAPACIDADE ELÉTRICA
Até 10 A em 125/250 Vac, conforme modelo.
VIDA MECÂNICA
Até 10.000.000 ciclos.
VIDA ELÉTRICA
Até 200.000 ciclos.
INSTALAÇÃO
Horizontal ou vertical, conforme versão.
