SM-CNCA

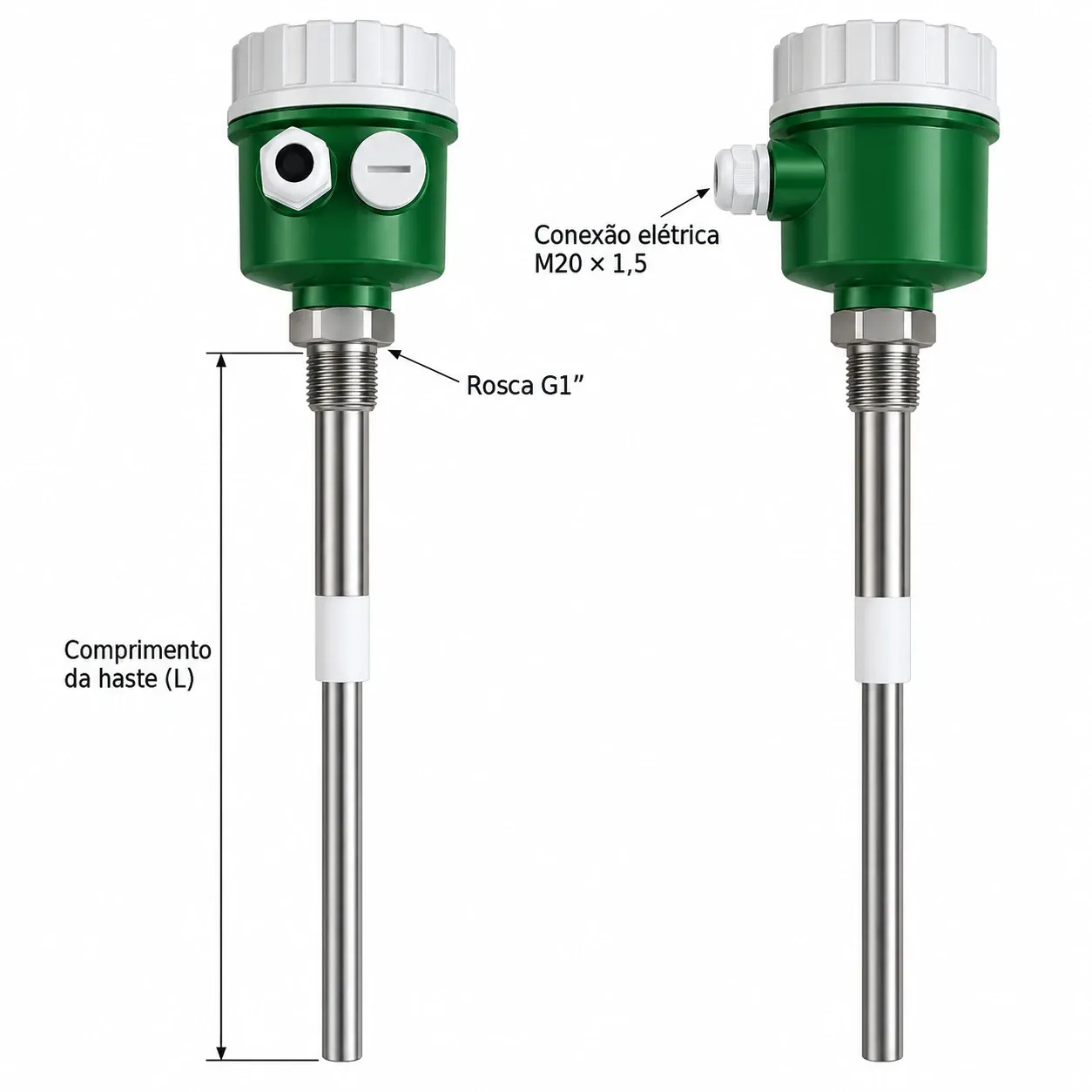

A Chave de Nível Capacitiva Smartins SM-CNC-20 é uma solução de alta confiabilidade para o monitoramento e controle de nível pontual de líquidos incrustantes, viscosos e sólidos em processos industriais. Utilizando tecnologia capacitiva microprocessada, detecta com precisão a presença ou ausência de material, sem partes móveis, proporcionando elevada estabilidade, excelente repetibilidade e baixa manutenção. Indicada para tanques, reservatórios, silos, vasos de processo e tubulações, é compatível com líquidos condutivos ou isolantes, óleos, produtos químicos, pastas, pós, grãos e granulados. Possui ajuste de sensibilidade, elevada imunidade a interferências elétricas e integra-se facilmente a sistemas de automação para controle de bombas, válvulas, alarmes e proteção contra transbordamento ou funcionamento a seco, oferecendo maior segurança, eficiência e confiabilidade operacional.

Petroquímica

Especificações Técnicas
MODELO
SM-CNCA
TIPO
Chave de Nível Capacitiva Microprocessada
PRINCÍPIO DE MEDIÇÃO
Variação de capacitância elétrica
TIPO DE MEDIÇÃO
Nível pontual (mínimo, máximo ou intermediário)
INSTALAÇÃO
Tanques, reservatórios, silos, vasos de processo e tubulações
INVÓLUCRO
Alumínio fundido à prova de intempéries
GRAU DE PROTEÇÃO
IP65 ou versão EXD IIC T6 Gb
MATERIAL DA HASTE SENSORA
Aço Inoxidável AISI 304 ou revestimento PTFE (comprimento da haste sob consulta)
CONEXÃO AO PROCESSO
Rosca DN20 ~ DN50 roscada ou flangeada
FAIXA DE SENSIBILIDADE
0,5 pF
HISTERESE DE COMUTAÇÃO
0,3 pF ~ 800 pF
CALIBRAÇÃO
Ajuste de sensibilidade por potenciômetro traseiro (SENS ADJ)
ATRASO DE COMUTAÇÃO
Ajustável de 0,2 a 90 segundos (sonda coberta ou descoberta)
TEMPO DE RESPOSTA
0,2 segundos (típico)
MODO DE SEGURANÇA
Nível Máximo ou Nível Mínimo selecionável em campo
ALIMENTAÇÃO
24 Vcc
CONSUMO DE ENERGIA
Aproximadamente 3 VA
SAÍDAS DISPONÍVEIS
DPDT 220 Vca / 5A, NPN ou PNP
TEMPERATURA AMBIENTE
-40 ~ 80 °C
TEMPERATURA DE PROCESSO
100 ~ 800 °C (conforme versão da haste)
PRESSÃO DE PROCESSO
10 ~ 100 bar (conforme versão)
INDICAÇÃO LOCAL
LED de status para ajuste e indicação de comutação
FUNÇÕES
Controle de nível mínimo, máximo e intermediário, detecção de interface entre líquidos, proteção contra transbordamento e funcionamento a seco de bombas
INTEGRAÇÃO
Compatível com CLPs, IHMs, SCADA, painéis elétricos e sistemas de automação industrial
VERSÕES DISPONÍVEIS
Uso Geral, alta temperatura, alta pressão, hastes rígidas ou flexíveis e conexões roscadas ou flangeadas conforme aplicação.
