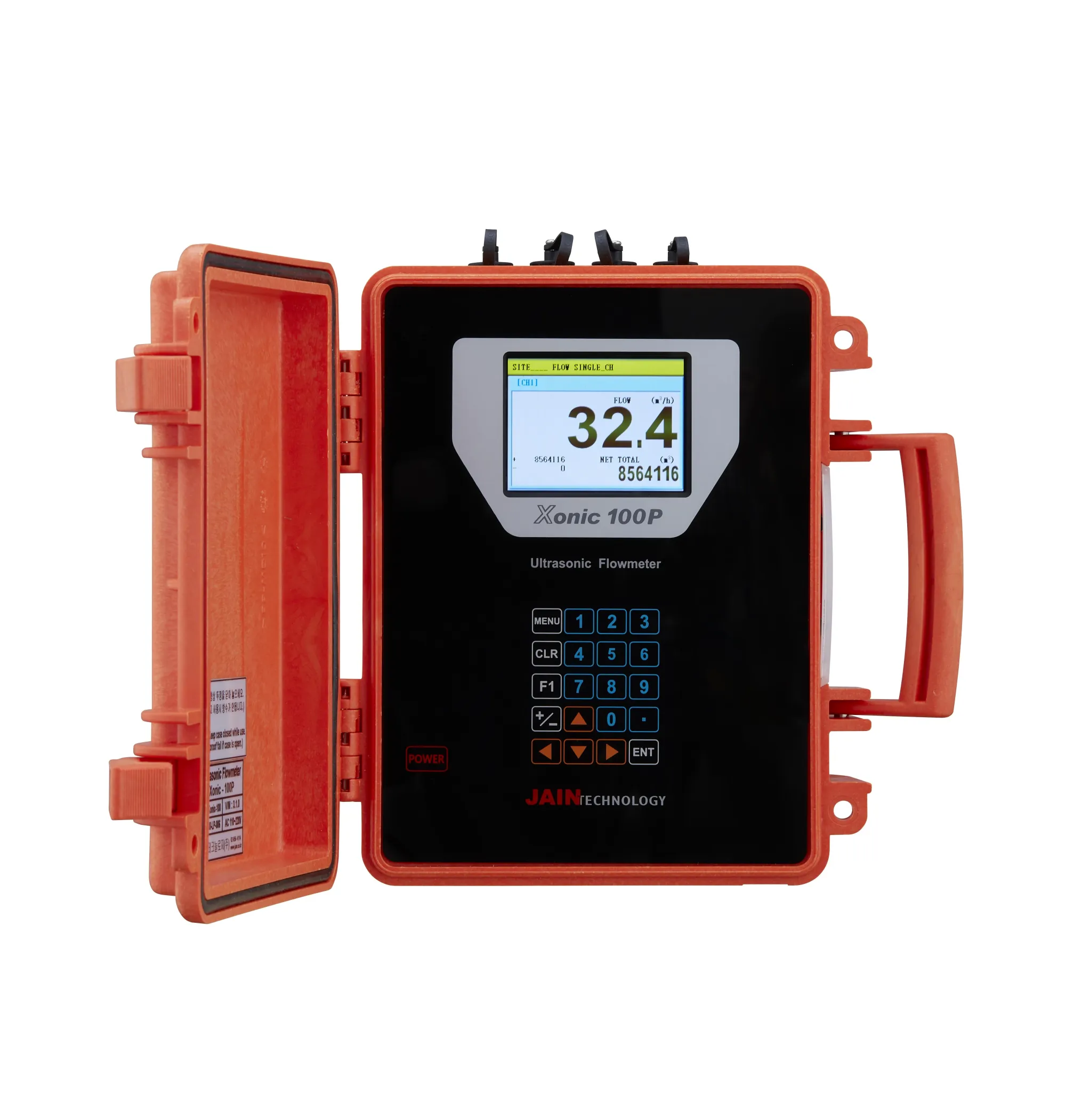

Medidor de Vazão Tipo Ultrassônico Clamp-On – Versão Maleta Portátil

Vazão

Medidor de Vazão Tipo Ultrassônico Clamp-On – Versão Maleta Portátil

SM-XONIC-100P

O Medidor de Vazão Ultrassônico Portátil utiliza tecnologia de medição não intrusiva (Clamp-On), permitindo a medição de vazão sem interromper o processo ou realizar cortes na tubulação. É indicado para líquidos com até 30% de sólidos em suspensão, bolhas ou espuma, oferecendo medições confiáveis por meio de processamento digital avançado (DSP).

Saneamento

Especificações Técnicas
PRINCÍPIO DE MEDIÇÃO
Ultrassônico por Tempo de Trânsito (Transit-Time).
TIPO DE INSTALAÇÃO
Clamp-On (não intrusivo), instalação externa sem contato com o fluido.
DIREÇÃO DE MEDIÇÃO
Bidirecional.
DISPLAY
LCD TFT colorido, 320 × 240 pixels.
INTERFACE
Tela Touch Screen.
CPU
Microprocessador de 32 bits.
DIAGNÓSTICO
Osciloscópio digital integrado, autodiagnóstico e registro de eventos.
TECNOLOGIA DE PROCESSAMENTO
DSP (Digital Signal Processing) e Correlação Cruzada por FFT (Fast Fourier Transform).
ALIMENTAÇÃO
100 a 240 VAC, 50/60 Hz.
BATERIA
Interna recarregável com autonomia de até 24 horas.
SAÍDAS ANALÓGICAS
2 × 4–20 mA.
SAÍDAS DIGITAIS
2 relés programáveis e saída de pulso/frequência.
COMUNICAÇÃO
RS-232, RS-485 Modbus RTU e USB.
ENTRADAS
Analógica para sensores de pressão e temperatura.
DATA LOGGER
Memória interna de 32 MB para armazenamento de medições e eventos (500.000 dados).
FAIXA DE DIÂMETRO DA TUBULAÇÃO
DN15 a DN6000 (15 a 6.000 mm).
FAIXA DE VELOCIDADE
±0,02 a ±20 m/s.
TURN-DOWN
Superior a 500:1.
PRECISÃO
±0,5% a ±1,0% da leitura.
REPETIBILIDADE
±0,25%.
FLUIDOS
Líquidos com até 30% de sólidos e bolhas em suspensão.
TRANSDUTORES
Tipo Clamp-On, grau de proteção IP68, faixa de temperatura de -30°C a +120°C.
VARIÁVEIS INDICADAS
Vazão instantânea, vazão totalizada (positiva, negativa e líquida), velocidade do fluido, tempo de trânsito, intensidade e qualidade do sinal, diagnóstico dos transdutores e status operacional.
UNIDADES DE ENGENHARIA
Configuráveis para m³/h, m³/min, L/min, L/s, gal/min e outras unidades programáveis.
GRAU DE PROTEÇÃO DA ELETRÔNICA
IP65 (USO GERAL).
CONSTRUÇÃO
Invólucro eletrônico com compartimento interno para travamento por cadeado.
