Medidor de Vazão Tipo Engrenagem

SM-ENGR

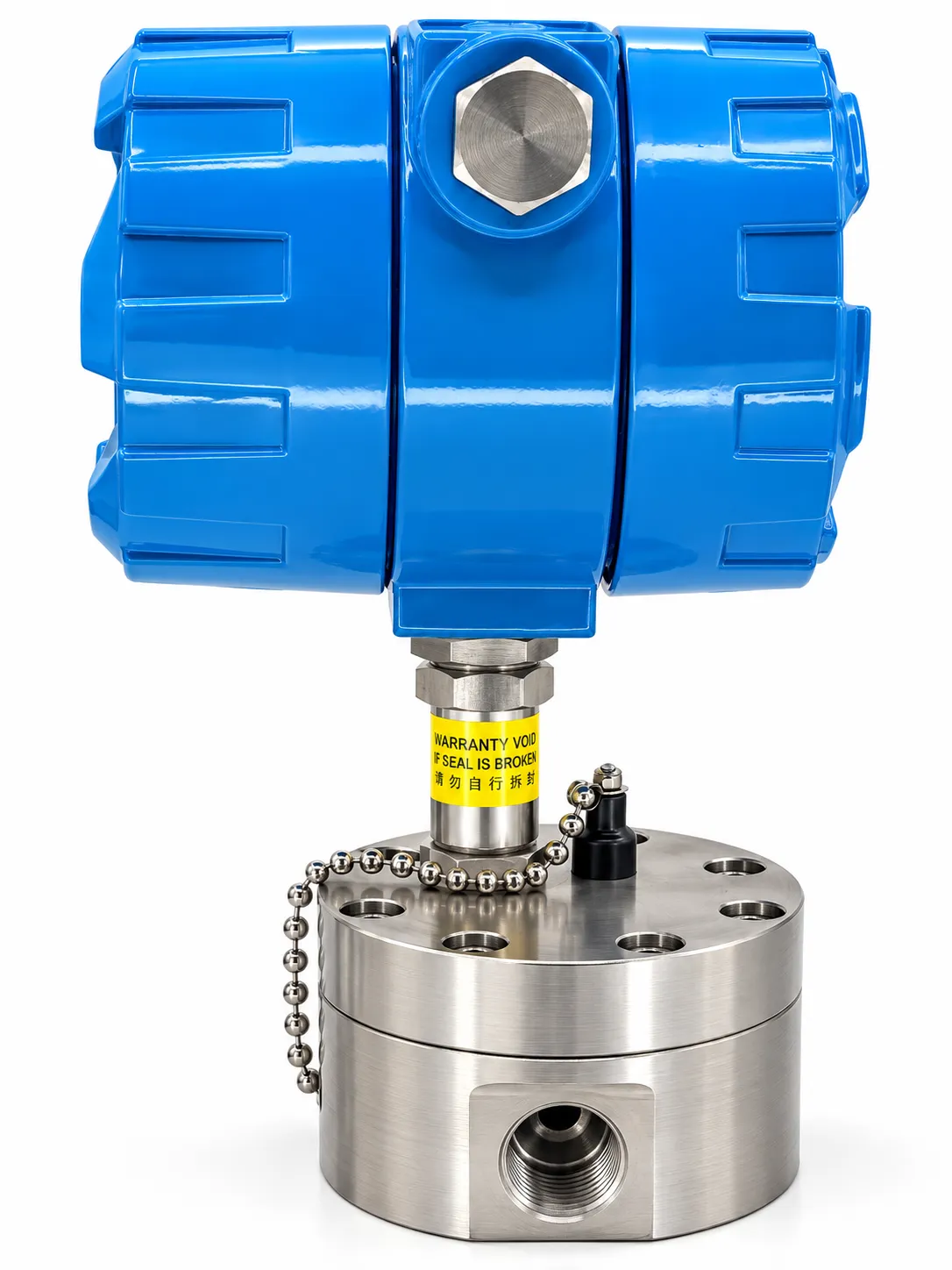

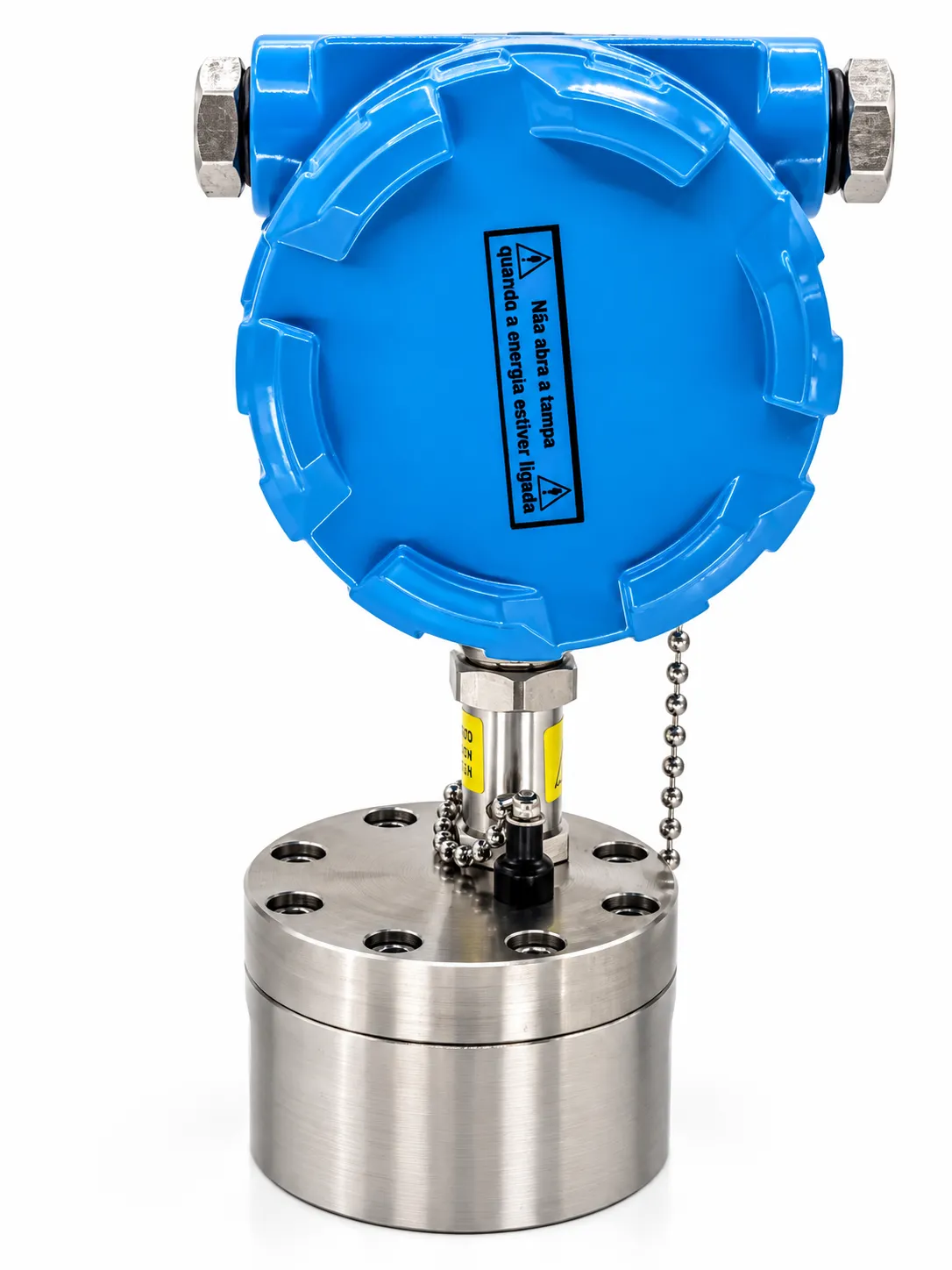

O Medidor de Vazão Tipo Engrenagem Oval SM-ENGR é um medidor volumétrico de deslocamento positivo desenvolvido para medição de líquidos de baixa ou alta viscosidade com elevada precisão. Ideal para dosagem, transferência, controle de processo e aplicações industriais onde a confiabilidade da medição é essencial.

Óleo e gás

Especificações Técnicas
MODELO
SM-ENGR
TIPO
Medidor de Vazão Volumétrico Tipo Engrenagens
PRINCÍPIO DE MEDIÇÃO
Deslocamento positivo por engrenagens
FLUIDOS
Líquidos de baixa, média e alta viscosidade
FAIXA DE VAZÃO
A partir de 0,5 mL/min até 100 L/min, conforme modelo e viscosidade do fluido
FAIXA DE ALTA VAZÃO
Versões especiais de até 340 L/min, conforme diâmetro e configuração
MICROVAZÃO
Versões específicas para medição e dosagem de vazões extremamente baixas, a partir de 0,5 mL/min
PRECISÃO
±0,5% F.S. padrão; versões até ±1,0% F.S., conforme configuração e condições do processo
REPETIBILIDADE
≤ ±0,2%; versões de alta precisão até ±0,1%, conforme modelo
VISCOSIDADE
Aplicável a líquidos de diferentes viscosidades; versões para fluidos viscosos de até aproximadamente 10.000 mPa·s, conforme modelo
TEMPERATURA DE OPERAÇÃO
-40 a +80 °C, conforme materiais e configuração
TEMPERATURA OPCIONAL
Até +250 °C em versões especiais
BAIXA TEMPERATURA
Versões especiais para aplicações criogênicas de até -196 °C, sob consulta e mediante configuração específica
PRESSÃO DE OPERAÇÃO
Conforme modelo e conexão de processo
PRESSÃO MÁXIMA
Aproximadamente 100 Bar, conforme construção, dimensão e configuração
SAÍDA DE SINAL
Pulso, PNP, NPN, 4–20 mA ou RS-485 Modbus RTU, conforme versão
SENSOR DE PULSO
Hall Effect, conforme configuração
FATOR DE PULSO
Conforme deslocamento volumétrico e modelo; opções de alta resolução para microvazão
ALIMENTAÇÃO
4–24 Vcc, conforme eletrônica e sinal de saída
CONEXÃO AO PROCESSO
G1/8" a G1"; rosca, flange ou Clamp sanitário, conforme modelo
DIÂMETRO DA TUBULAÇÃO
Conforme conexão e capacidade de vazão do modelo selecionado
MATERIAL DO CORPO
Aço inoxidável AISI 304, AISI 316/316L ou alumínio, conforme configuração
MATERIAIS INTERNOS
Aço inoxidável, alumínio, PEEK, PPS ou cerâmica, conforme fluido e aplicação
ENGRENAGENS
Aço inoxidável, PEEK, PPS, alumínio ou cerâmica, conforme modelo
COMPATIBILIDADE QUÍMICA
Materiais selecionados conforme composição química, viscosidade, temperatura e pressão do líquido
TRECHO RETO
Normalmente não requer longos trechos retos de tubulação devido ao princípio de deslocamento positivo
GRAU DE PROTEÇÃO
IP65 para versões de uso geral, conforme configuração
ÁREA CLASSIFICADA
Versão Ex d IIB T4, conforme configuração e certificação aplicável
CERTIFICAÇÃO EX
Opção com certificação INMETRO para utilização em áreas classificadas, conforme modelo
CALIBRAÇÃO
Certificado de calibração rastreável à RBC/INMETRO opcional
INDICAÇÃO
Versões com indicação local, display digital ou transmissão remota, conforme configuração
TOTALIZAÇÃO
Disponível em versões eletrônicas com indicador/totalizador, conforme modelo
DOSAGEM
Adequado para controle de pequenas dosagens, bateladas e sistemas automatizados de mistura
AUTOMAÇÃO
Integração com CLPs, IHMs, sistemas supervisórios, dosadores e controladores de processo
FLUIDOS COMPATÍVEIS
Água, diesel, combustíveis, óleos, graxas fluidas, solventes, detergentes, eletrólitos, resinas, colas, adesivos, selantes, aditivos, xaropes, tintas, vernizes, pastas e outros líquidos compatíveis com os materiais construtivos
