Chave de Nível Bóia Pendular para líquidos inflamáveis à prova de explosão

Nível

Chave de Nível Bóia Pendular para líquidos inflamáveis à prova de explosão

SM-SOBA-EX

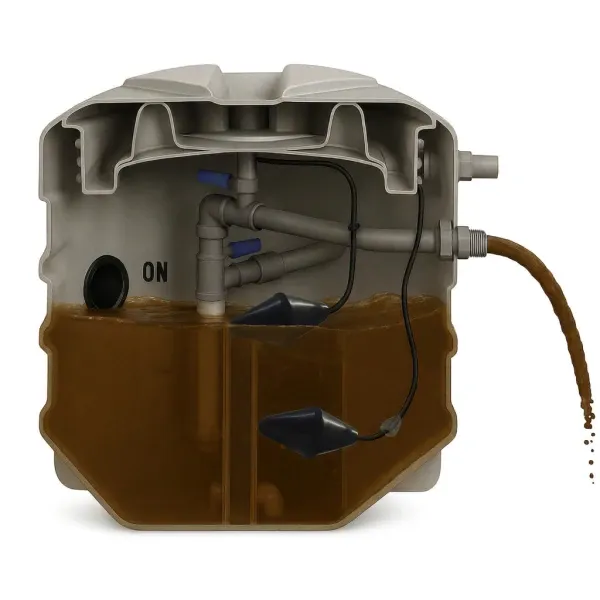

A SM-SOBA-EX da Smartins é uma chave de nível tipo boia pendular certificada ATEX, desenvolvida para controle de líquidos em ambientes industriais severos e atmosferas potencialmente explosivas. Indicada para Zonas 0, 1 e 2 (gases) e Zonas 20, 21 e 22 (poeiras), permite controle de nível mínimo e máximo, acionamento de bombas, alarmes e proteção contra transbordamento. Possui grau de proteção IP68, contato SPDT, duplo revestimento HR HY (Hypalon de Alta Resistência) e contrapeso ajustável, proporcionando elevada resistência a líquidos agressivos e corrosivos, segurança e confiabilidade em áreas classificadas.

Óleo e gás

Especificações Técnicas
MODELO
SM-SOBA-EX
TIPO
Chave de nível tipo boia pendular para líquidos em áreas classificadas.
PRINCÍPIO DE OPERAÇÃO
Acionamento eletromecânico por inclinação da boia conforme a variação do nível do líquido.
FUNÇÃO
Detecção de nível mínimo ou máximo, controle de enchimento/esvaziamento e acionamento de alarmes.
CONTATO ELÉTRICO
01 contato reversível SPDT (NA/NF).
MICROINTERRUPTOR
Microrruptor inversor com contatos dourados.
CARACTERÍSTICAS ELÉTRICAS
24 Vca/Vcc – 10 mA ou 12 Vca/Vcc – 100 mA.
CONEXÃO OBRIGATÓRIA
Utilização com relé/barreira de segurança intrínseca compatível com o circuito Ex ia.
ACIONAMENTO
Mecanismo eletromecânico interno acionado pela inclinação da boia.
ÂNGULO DE ACIONAMENTO
±25°, conforme documentação técnica da versão.
DENSIDADE DO FLUIDO
0,80 a 1,10 g/cm³.
PRESSÃO MÁXIMA
4 bar.
TEMPERATURA AMBIENTE (Ta)
–20 °C a +70 °C.
GRAU DE PROTEÇÃO
IP68.
DIMENSÕES
Ø 92 × 200 mm (diâmetro × altura).
MATERIAL DO INVÓLUCRO
Polipropileno copolímero + HR HY (Hypalon de Alta Resistência).
FORMATO DO INVÓLUCRO
Bicônico, com construção reforçada para aplicações industriais.
CABO
HR HY (Hypalon), normalizado H07RN-F.
TIPO DE CABO
3 condutores × 1 mm².
COMPRIMENTOS DE CABO
5, 10, 15, 20, 25 e 30 m; outros comprimentos sob consulta.
PESO DA BOIA
Aproximadamente 300 g, sem cabo.
PESO DO CABO
Aproximadamente 110 g/m.
CONTRAPESO
Ajustável ao longo do cabo.
PESO DO CONTRAPESO
Aproximadamente 250 g, em resina carregada.
CERTIFICAÇÃO
ATEX / CE 0081.
MARCAÇÃO ATEX
II 1 GD.
PROTEÇÃO PARA GASES
Ex ia IIC T6 Ga.
PROTEÇÃO PARA POEIRAS
Ex ta IIIC T70 °C Da IP68.
ÁREAS CLASSIFICADAS – GASES
Zona 0, permitindo também aplicação nas Zonas 1 e 2, respeitando os requisitos de instalação.
ÁREAS CLASSIFICADAS – POEIRAS
Zona 20, permitindo também aplicação nas Zonas 21 e 22, respeitando os requisitos de instalação.
GRUPO DE GASES
IIC.
GRUPO DE POEIRAS
IIIC.
CLASSE DE TEMPERATURA – GASES
T6.
TEMPERATURA MÁXIMA DE SUPERFÍCIE – POEIRAS
T70 °C.
NÍVEL DE PROTEÇÃO – GASES
Ga.
NÍVEL DE PROTEÇÃO – POEIRAS
Da.

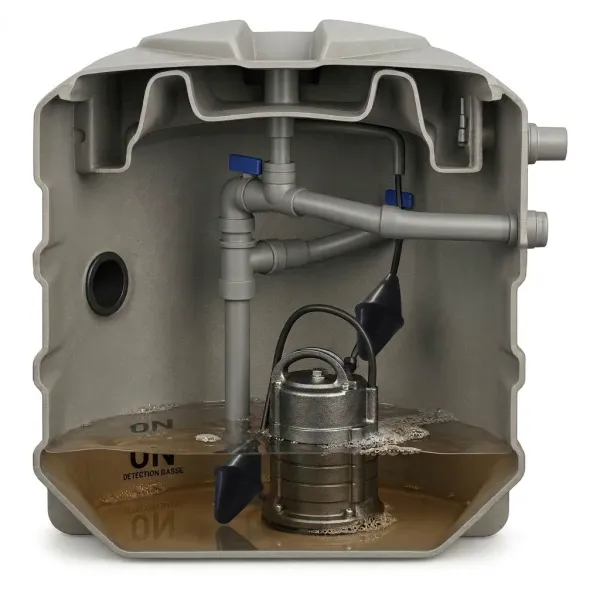

INSTALAÇÃO
Suspensa pelo cabo, utilizando contrapeso ajustável para definição do ponto de basculamento.
