SM-DG-EX

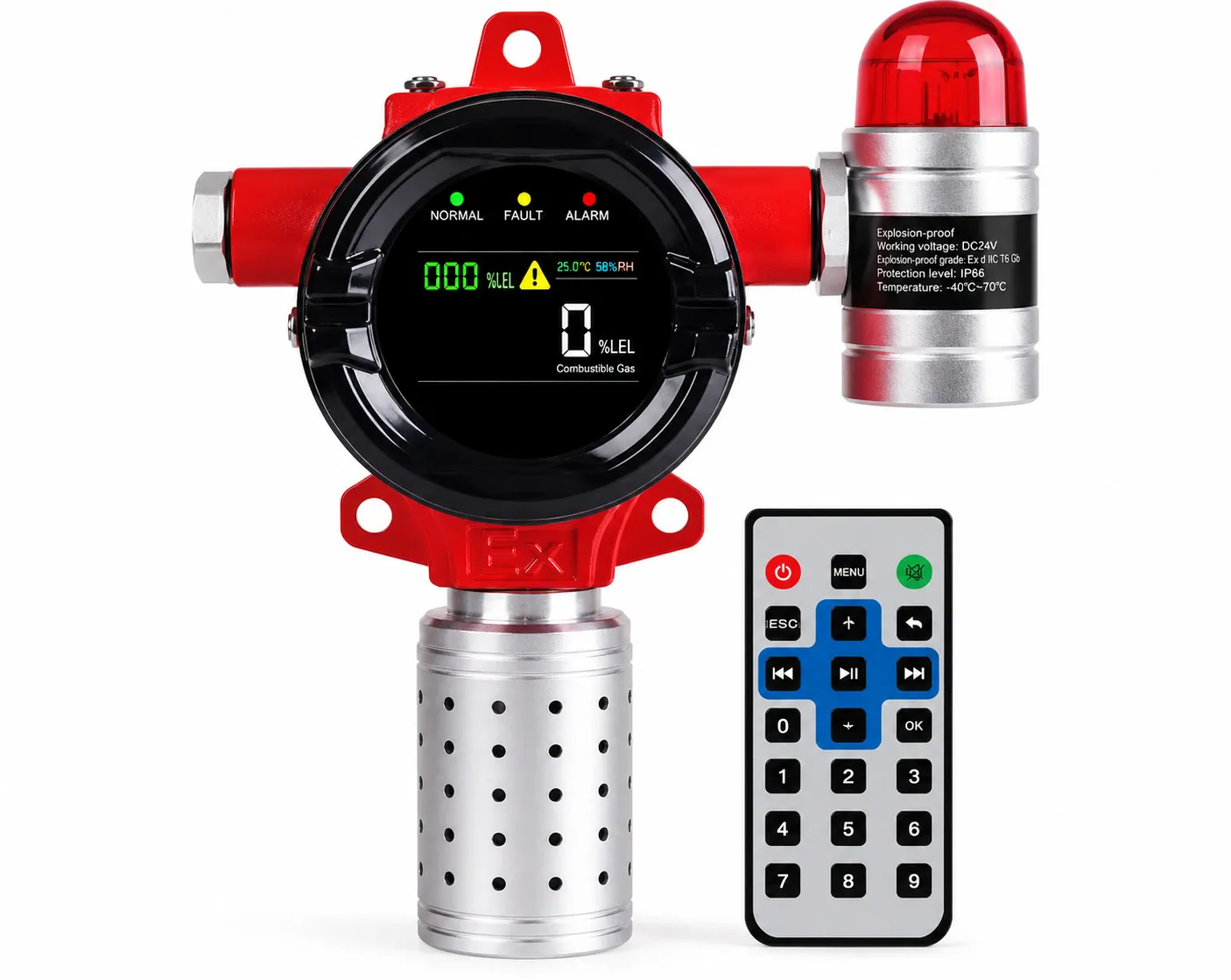

O Detector de Gás SM-DG-EX Smartins foi desenvolvido para o monitoramento contínuo de gases inflamáveis, combustíveis e tóxicos em ambientes industriais. Possui sensor inteligente, construção robusta em alumínio fundido, proteção IP66 e versões Ex certificadas pelo INMETRO para áreas classificadas. Oferece saídas 4–20 mA, HART, RS-485 Modbus RTU, relés de alarme e opções de sinalização sonora e visual, permitindo integração com CLPs, sistemas supervisórios e sistemas de segurança. Conta ainda com configuração por controle remoto infravermelho e versões específicas para detecção de chama/fogo, fumaça e calor.

Óleo e gás

Especificações Técnicas
MODELO
SM-DG-EX
TIPO
Detector e transmissor inteligente para monitoramento de gases combustíveis, inflamáveis, tóxicos e O₂; versões específicas para VOCs, fumaça, chama, temperatura e umidade
PRINCÍPIO DE DETECÇÃO
Difusão natural; outras tecnologias conforme elemento sensor e aplicação
ELEMENTO SENSOR
Catalítico, infravermelho NDIR, eletroquímico, semicondutor MOS, fotoionização PID, ultravioleta UV, fotoelétrico/óptico, RTD ou capacitivo/resistivo, conforme variável monitorada
GASES / VARIÁVEIS
Gases combustíveis e inflamáveis, gases tóxicos, O₂, CO₂, hidrocarbonetos, VOCs, fumaça, chama, temperatura e umidade, conforme configuração
FAIXA DE DETECÇÃO – GASES COMBUSTÍVEIS
0 a 100% LEL, conforme sensor e gás
RESOLUÇÃO – LEL
1% LEL, conforme configuração
FAIXA DE DETECÇÃO – GASES TÓXICOS / O₂ / VOCs
Conforme gás, elemento sensor e configuração selecionada
FAIXA DE TEMPERATURA
-40 a +70 °C, na versão de monitoramento de temperatura
FAIXA DE UMIDADE
0 a 100% UR, na versão de monitoramento de umidade
ERRO DE INDICAÇÃO – TEMPERATURA / UMIDADE
Até ±5% F.S., conforme sensor e configuração
TEMPO DE RESPOSTA
≤30 s, conforme gás, tecnologia do sensor e configuração
DISPLAY
LED digital
INDICAÇÃO
Concentração do gás, variável monitorada, menus de configuração e status dos alarmes
SINAL ANALÓGICO
4–20 mA
COMUNICAÇÃO
RS-485 Modbus RTU e HART, conforme configuração
COMUNICAÇÃO SEM FIO
Wi-Fi / integração IoT opcional, conforme versão
CONTATO DE SAÍDA
Relé SPDT até 250 Vca / 2 A, conforme configuração
ALARME
Sonoro e visual integrado; opção de alarme por vibração na versão portátil
ALIMENTAÇÃO
24 Vcc; versões 12–24 Vcc, conforme configuração
POTÊNCIA
Aproximadamente 2,5 W, conforme versão
INTERFACE ELÉTRICA
M20 × 1,5 ou G1/2", conforme configuração
MATERIAL DO INVÓLUCRO
Alumínio fundido
GRAU DE PROTEÇÃO
IP66
PROTEÇÃO CONTRA POEIRA
Invólucro protegido contra ingresso de poeira conforme grau de proteção e certificação da versão selecionada
CLASSIFICAÇÃO PARA ÁREA CLASSIFICADA
Ex d IIC T6 Gb, conforme versão
CERTIFICAÇÕES
INMETRO; opções ATEX, SIL e CE, conforme modelo e configuração
DIMENSÕES
Aproximadamente 183 × 187 × 86 mm, conforme versão
PESO
Aproximadamente 1,5 kg, conforme configuração
TEMPERATURA DE OPERAÇÃO
-20 a +50 °C, versão padrão
UMIDADE DE OPERAÇÃO
0 a 93% UR, conforme configuração
MONTAGEM
Parede, suporte fixo ou tubulação, conforme versão
VERSÕES
Fixa para parede/painel, montagem em tubulação ou portátil Hand Held, conforme aplicação
CONFIGURAÇÃO
Controle remoto infravermelho nas versões compatíveis
VIDA ÚTIL DO SENSOR
Tipicamente 2 a 3 anos para determinados elementos sensores, dependendo da tecnologia, gás, concentração e condições ambientais
INTEGRAÇÃO
CLPs, IHMs, sistemas SCADA, centrais de alarme, controladores multicanais e plataformas IoT
CONTROLADOR REMOTO
Opção de controlador multicanal para painel, monitoramento centralizado e integração IoT
CALIBRAÇÃO
Calibração acreditada ou rastreável RBC/INMETRO, conforme escopo disponível; outras certificações conforme configuração e serviço contratado
TECNOLOGIA CATALÍTICA
Indicada para detecção de gases combustíveis, como metano, propano e hidrogênio, conforme aplicação
TECNOLOGIA INFRAVERMELHA NDIR
Indicada para CO₂, CH₄, hidrocarbonetos e outros gases compatíveis com absorção infravermelha
TECNOLOGIA ELETROQUÍMICA
Indicada para gases tóxicos e oxigênio, como CO, H₂S, NO₂, SO₂ e O₂, conforme sensor
TECNOLOGIA SEMICONDUTORA MOS
Sensor de óxido metálico para detecção de diferentes gases e vapores, conforme elemento sensor
TECNOLOGIA PID
Indicada para detecção de VOCs – Compostos Orgânicos Voláteis
TECNOLOGIA UV
Indicada para detecção de chama, conforme aplicação
TECNOLOGIA FOTOELÉTRICA / ÓPTICA
Indicada para detecção de fumaça e partículas por princípio óptico
TECNOLOGIA RTD
PT100 ou PT1000 para monitoramento de temperatura
TECNOLOGIA CAPACITIVA / RESISTIVA
Indicada para monitoramento de umidade
MANUTENÇÃO
Recomenda-se inspeção e teste funcional periódico de acordo com o plano de segurança da instalação, criticidade da aplicação e instruções do fabricante
TESTE FUNCIONAL
Recomenda-se teste periódico do sistema de detecção e dos dispositivos de alarme; a periodicidade deve ser definida conforme aplicação e requisitos de segurança
SUBSTITUIÇÃO DO SENSOR
Determinados elementos sensores podem exigir substituição periódica, tipicamente entre 2 e 3 anos, dependendo da tecnologia e das condições de operação
CONDIÇÕES DE INSTALAÇÃO
A instalação deve considerar o gás monitorado, densidade relativa, ventilação, possíveis fontes de vazamento, interferências ambientais e posicionamento adequado do detector
INTERFERÊNCIAS
Campos eletromagnéticos, radiofrequência, vibração, contaminantes e condições ambientais severas podem afetar determinadas tecnologias de sensores; observar os requisitos de instalação e EMC do modelo selecionado
