Chave de Nível Bóia Magnética

Nível

Chave de Nível Bóia Magnética

SM-CNB

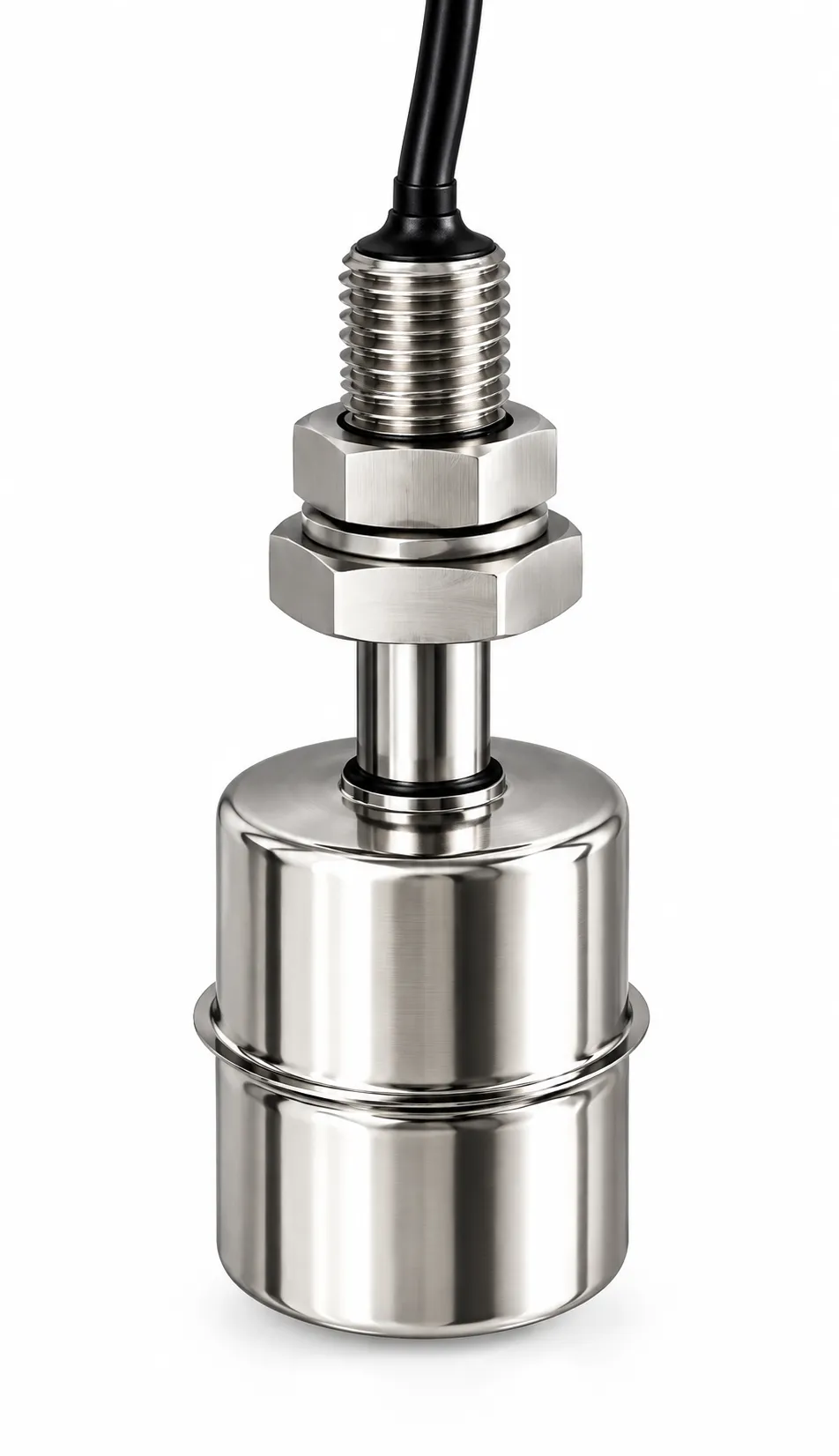

A Chave de Nível Boia Magnética SM-CNB da Smartins é uma solução robusta e confiável para o controle de nível de líquidos em tanques, reservatórios e processos industriais. Utilizando acionamento por boia magnética, proporciona detecção precisa dos níveis mínimo, máximo ou intermediário, com instalação simples, baixa manutenção e longa vida útil. Disponível em diferentes materiais, conexões e configurações elétricas, integra-se facilmente a sistemas de automação para acionamento de bombas, válvulas e alarmes, garantindo maior segurança, eficiência operacional e excelente custo-benefício.

Engenharia

Especificações Técnicas
MODELO
SM-CNB
PRINCÍPIO DE MEDIÇÃO
Boia magnética com acionamento por contato Reed Switch
TIPO DE MEDIÇÃO
Nível pontual (mínimo, máximo ou intermediário)
INSTALAÇÃO
Vertical ou lateral
SENSOR
Reed Switch hermeticamente selado
CONTATO ELÉTRICO
SPDT (3 A – 500 Vcc / 240 Vac – 100 W) ou SPST (0,7 Acc / 0,5 Aca – 350 Vcc / 300 Vac – 50 W / 70 VA)
SINAL DE SAÍDA
Contato seco para acionamento de bombas, válvulas, alarmes e sistemas de automação
ALIMENTAÇÃO
Não necessita alimentação elétrica para o contato Reed
MATERIAIS DA HASTE
AISI 304, AISI 316, PP ou PVC
DIÂMETRO DA HASTE
Tubo Ø 8 mm
COMPRIMENTO DA HASTE
50 ~ 2.000 mm
QUANTIDADE DE CONTATOS
1 ~ 6 contatos (sob consulta)
DENSIDADE MÍNIMA DA BOIA
0,6 ~ 1,5 g/cm³ (conforme aplicação)
CONEXÕES DISPONÍVEIS
Rosca BSP, Rosca NPT, Flanges ou Sanitária (Tri-Clamp)
DIÂMETROS DE CONEXÃO
DN15 ~ DN100
VERSÃO LATERAL
Conexão roscada M10 com contra porca + junta de vedação
INVÓLUCRO
Alumínio IP65 ou cabeçote KNE/KNC à prova de tempo ou conector DIN
VERSÕES
Uso Geral ou Ex d IIC T6 Gb para áreas classificadas
TEMPERATURA DE OPERAÇÃO
-20 ~ 250°C (temperaturas superiores sob consulta)
PRESSÃO MÁXIMA DE OPERAÇÃO
0,5 MPa (pressões superiores sob consulta)
INTEGRAÇÃO
Compatível com CLPs, IHMs, SCADA, painéis elétricos e sistemas de automação industrial.
