Chave de Nível Bóia Pendular para Líquidos

Nível

Chave de Nível Bóia Pendular para Líquidos

SM-BIPSTOP

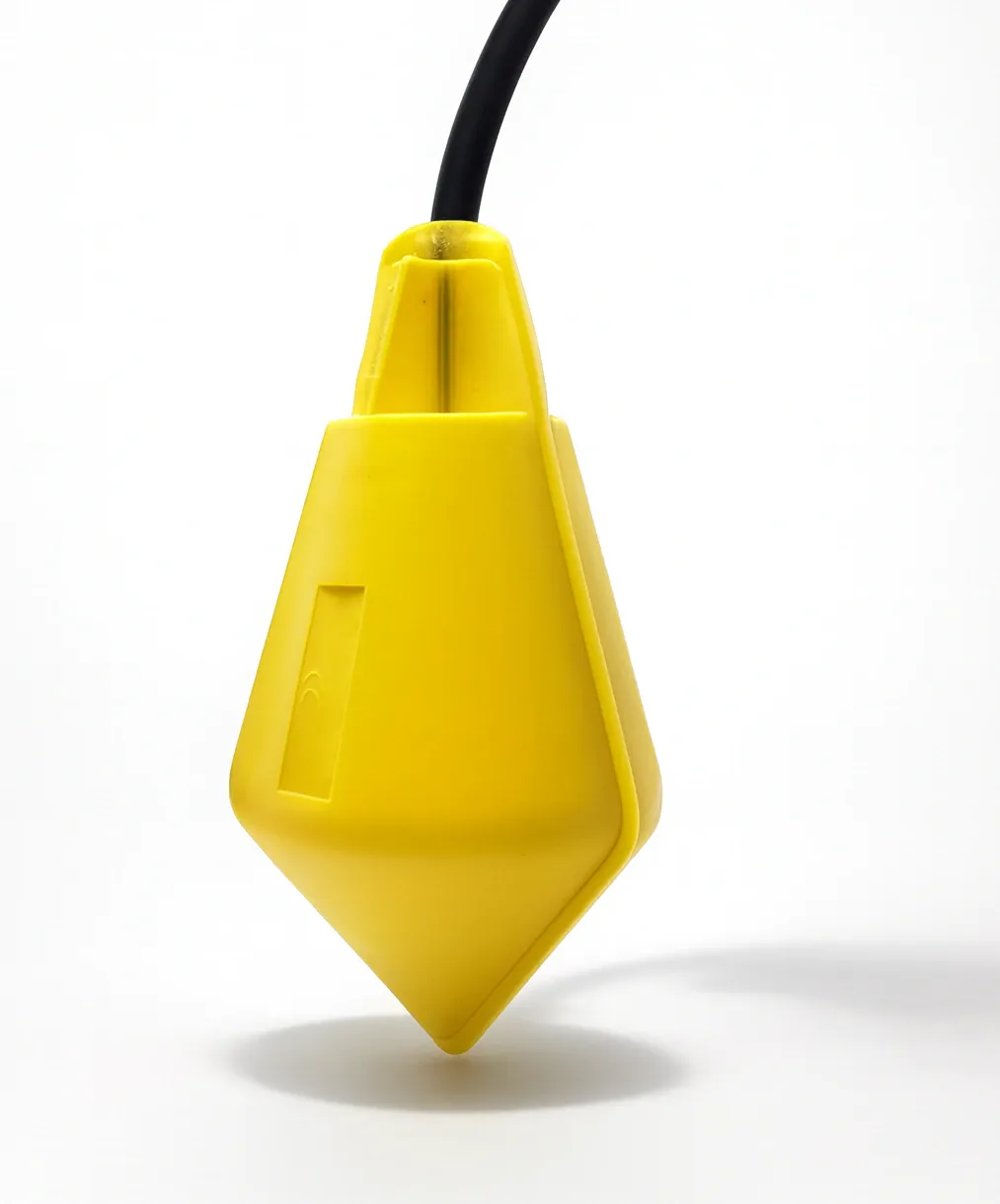

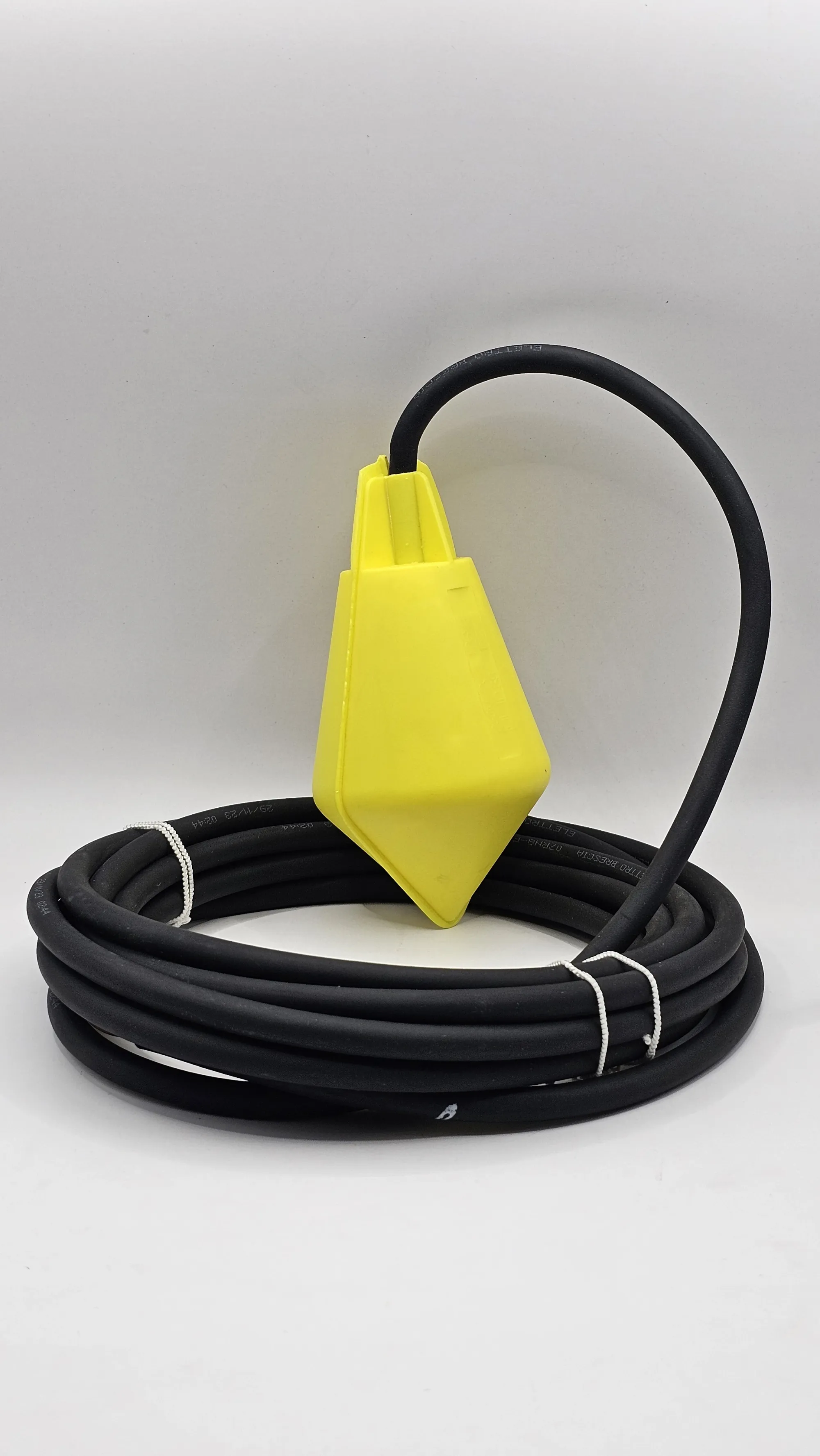

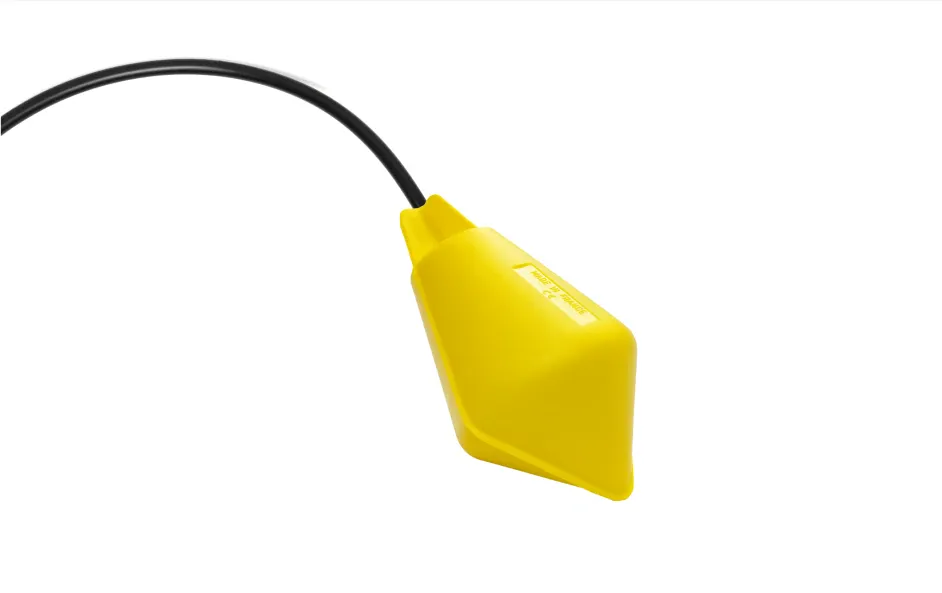

A SM-BIP STOP da Smartins é uma chave de nível tipo boia para controle automático de líquidos em tanques, reservatórios, poços, estações elevatórias e sistemas de bombeamento. Seu acionamento ocorre pela inclinação da boia conforme a variação do nível, atuando sobre um contato reversível NA/NF (SPDT) para comando de bombas, alarmes, válvulas ou sistemas de automação. Fabricada em polipropileno copolímero, possui formato bicônico que reduz o acúmulo de resíduos e incrustações. Seu amplo diferencial de acionamento reduz ciclos excessivos de liga/desliga, contribuindo para maior vida útil das bombas. Indicada para água limpa, águas residuais e outros líquidos compatíveis, permite controle de nível mínimo ou máximo com o mesmo dispositivo.

Indústria

Especificações Técnicas
MODELO
SM-BIP STOP
TIPO
Chave de nível tipo boia pendular.
PRINCÍPIO DE OPERAÇÃO
Acionamento eletromecânico por inclinação da boia conforme a variação do nível do líquido.
FUNÇÃO
Controle de nível mínimo ou máximo, enchimento ou esvaziamento.
MATERIAL DO CORPO
Polipropileno copolímero.
FORMATO
Bicônico, desenvolvido para reduzir o acúmulo de resíduos e incrustações.
TIPO DE CONTATO
1 contato reversível SPDT (NA/NF).
CAPACIDADE DOS CONTATOS
Até 20 A em 250 Vca para carga resistiva, conforme condição elétrica.
CAPACIDADE INDUTIVA
Até 8 A em 250 Vca, conforme especificação do fabricante.
TENSÃO MÁXIMA
250 Vca, 50/60 Hz.
ACIONAMENTO
Mecanismo interno por inclinação da boia.
ÂNGULO DE OPERAÇÃO
Aproximadamente ±110°.
DIFERENCIAL DE ACIONAMENTO
Amplo diferencial, adequado ao controle de bombas e redução de ciclos liga/desliga.
DENSIDADE DO LÍQUIDO
0,70 a 1,15 kg/dm³ (equivalente a g/cm³).
TEMPERATURA MÁXIMA
Até +85 °C.
PRESSÃO MÁXIMA
Até 3,5 bar.
PROTEÇÃO
Construção hermeticamente selada.
GRAU DE PROTEÇÃO
IP68.
CABO ELÉTRICO
3 condutores × 1 mm².
MATERIAL DO CABO
Neoprene ou HR HY, conforme versão.
COMPRIMENTO DO CABO
3, 5, 6, 10 ou 20 metros.
CONTRAPESO
Disponível para ajuste do ponto e diferencial de atuação.
PESO DO CONTRAPESO
Aproximadamente 175 a 250 g, conforme versão.
PESO DA BOIA
Aproximadamente 105 g, sem cabo.
INSTALAÇÃO
Suspensa pelo próprio cabo, com posicionamento definido conforme os níveis de acionamento desejados.
FLUIDOS
Água limpa, água bruta, águas residuais e outros líquidos compatíveis com os materiais construtivos.
INTEGRAÇÃO
Bombas, contatores, relés, válvulas, alarmes, CLPs e sistemas de automação.
