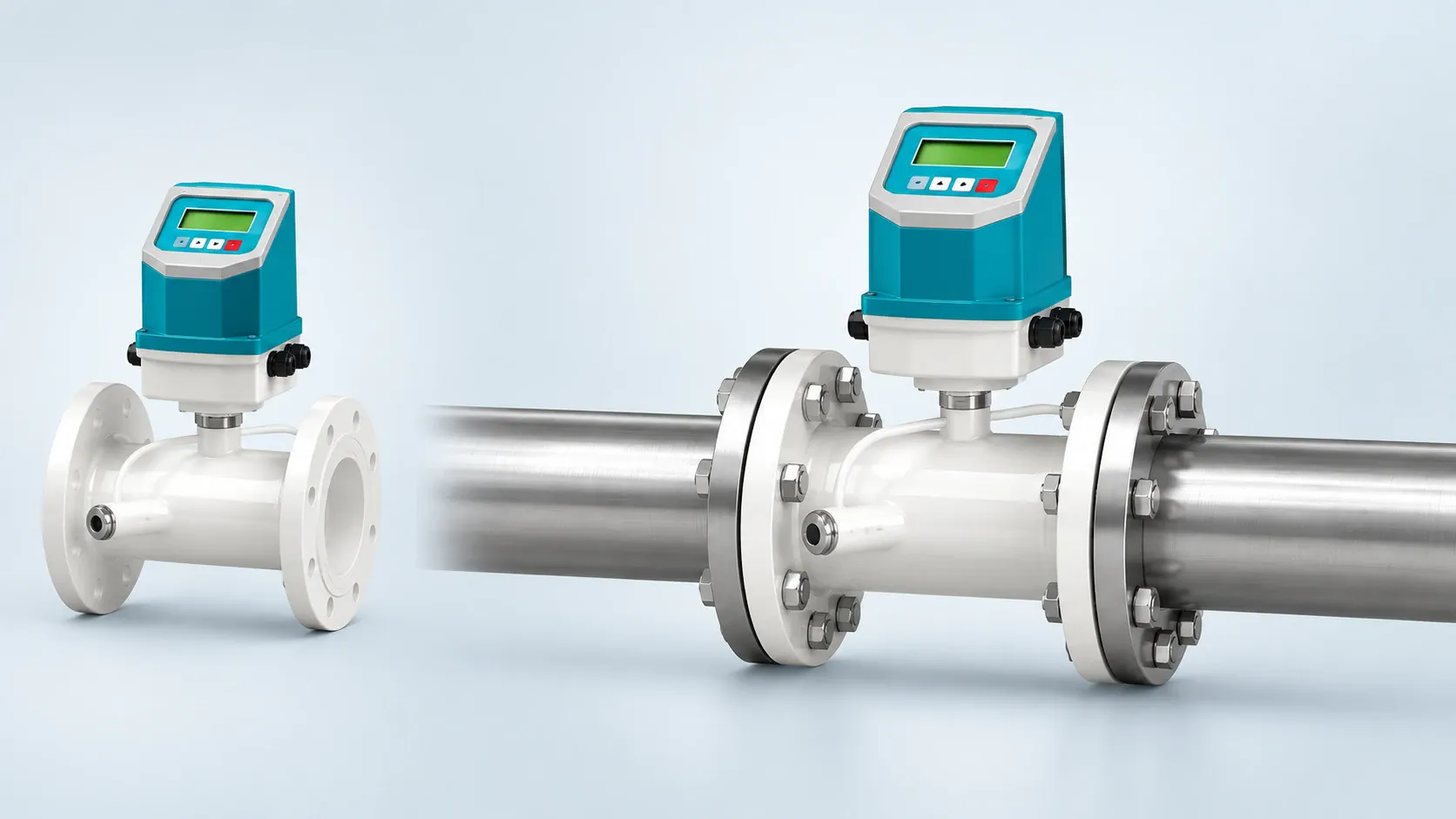

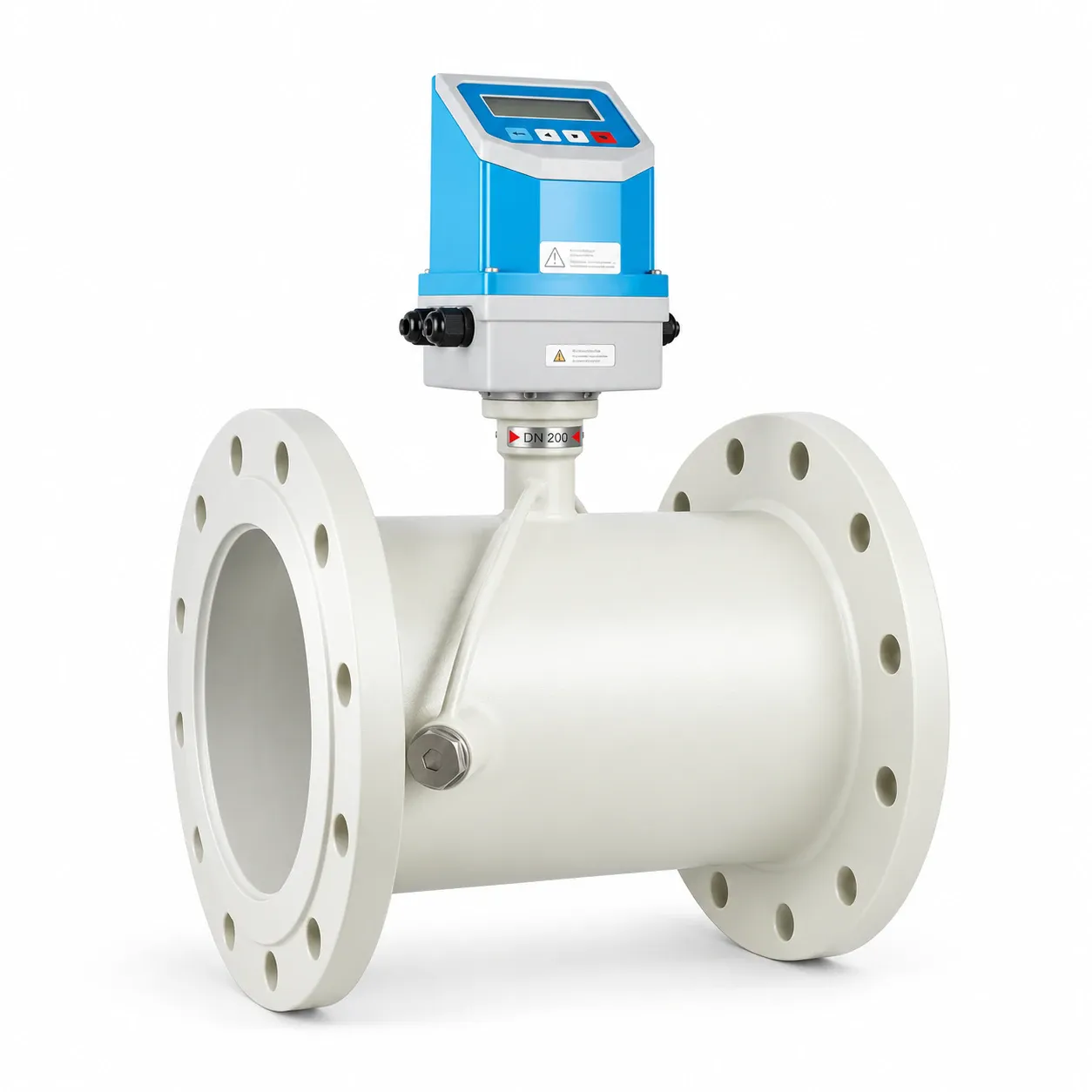

Medidor de Vazão Ultrassônico em Linha Tipo Carretel para Liquidos

SM-ULTRASS-C

O Medidor de Vazão Ultrassônico Tipo Carretel Smartins é desenvolvido para medição contínua e precisa da vazão de líquidos em tubulações fechadas, utilizando tecnologia ultrassônica por Tempo de Trânsito (Transit-Time). Os transdutores integrados ao corpo realizam a medição sem partes móveis, proporcionando alta repetibilidade, baixa perda de carga e reduzida necessidade de manutenção. Disponível em diferentes diâmetros, materiais e conexões, pode oferecer display local, totalização, saída 4–20 mA, pulso, relé e comunicação RS-485 Modbus RTU, conforme configuração. É indicado para água, líquidos industriais, utilidades, HVAC, saneamento e processos industriais, inclusive líquidos de baixa condutividade elétrica, desde que apresentem condições adequadas de propagação ultrassônica.

Indústria

Especificações Técnicas
TIPO
Medidor de Vazão Ultrassônico em Linha Tipo Carretel
PRINCÍPIO DE MEDIÇÃO
Ultrassônico por Tempo de Trânsito (Transit-Time)
VARIÁVEL
Vazão volumétrica de líquidos
FUNÇÕES DE MEDIÇÃO
Vazão instantânea, velocidade e volume totalizado
MEDIÇÃO DE ENERGIA TÉRMICA
Opcional através de sensores de temperatura PT100 a 3 fios instalados na alimentação e retorno
EXATIDÃO – VAZÃO
±0,5% para versão em linha tipo carretel
EXATIDÃO – ENERGIA TÉRMICA
±1,0%, conforme configuração
FAIXA DE VELOCIDADE
0 a 7 m/s
FAIXA DE DIÂMETRO
DN15 a DN1000 para configurações em linha tipo carretel
DIÂMETROS DN15–DN32
Construção inline tipo com conexão roscada ou flangeada
DIÂMETROS DN40–DN1000
Construção inline padrão tipo carretel flangeado
TEMPERATURA DO FLUIDO
-30 a +160 °C
PRESSÃO DE OPERAÇÃO – DN15 A DN32
Até 4,0 MPa, conforme conexão e configuração
PRESSÃO DE OPERAÇÃO – DN40 A DN300
Até 1,6 MPa, conforme construção apresentada no fabricante
PRESSÃO DE OPERAÇÃO – DN350 A DN600
Até 1,0 MPa, conforme construção apresentada
PRESSÃO DE OPERAÇÃO – DN700 A DN1000
Até 0,6 MPa, conforme construção apresentada
FLUIDOS
Líquidos capazes de transmitir ondas ultrassônicas e com condições adequadas à tecnologia Transit-Time
LÍQUIDOS COMPATÍVEIS
Água, água do mar, efluentes, líquidos de processo, produtos químicos, álcool, cerveja, óleos e outros líquidos acusticamente compatíveis
TURBIDEZ
Até 10.000 ppm, com baixa presença de bolhas, conforme especificação do fabricante
CONDUTIVIDADE ELÉTRICA
Não necessita condutividade elétrica mínima para o princípio de medição ultrassônico
CONDIÇÃO DA TUBULAÇÃO
Tubulação completamente cheia no ponto de medição
TRANSDUTORES
Ultrassônicos integrados ao corpo de medição
CORPO DE MEDIÇÃO
Construção em linha tipo carretel
CONEXÃO AO PROCESSO
Flangeada; conexão roscada disponível para determinados diâmetros/configurações
CONEXÃO ROSCADA
Disponível para DN15 a DN32 na construção tipo π
CONEXÃO FLANGEADA
Disponível para DN15 a DN1000, conforme configuração
PADRÃO DE FLANGE
Conforme padrão construtivo selecionado; o datasheet de referência especifica GB/T 9119-2000 e JB/T81-94
MATERIAL DO CARRETEL
Aço carbono, aço inoxidável ou outros materiais conforme configuração e compatibilidade com o processo
PARTES MÓVEIS
Não possui partes móveis para determinação da vazão
PERDA DE CARGA
Reduzida devido à ausência de elementos mecânicos móveis de medição no fluxo
PROCESSAMENTO
Processamento digital de sinais e cálculo em ponto flutuante IEEE 754
OPERAÇÃO LOCAL
Interface de configuração por 4 teclas
PROTEÇÃO DE CONFIGURAÇÃO
Operação protegida por senha
SAÍDA ANALÓGICA
1 × 4–20 mA
CARGA DA SAÍDA ANALÓGICA
0 a 1 kΩ
EXATIDÃO DA SAÍDA ANALÓGICA
0,1%
SAÍDA DE PULSO
1 × OCT / coletor aberto
SAÍDA A RELÉ
1 × relé
ENTRADAS ANALÓGICAS
3 × 4–20 mA para aquisição de sinais externos
APLICAÇÃO DAS ENTRADAS
Temperatura, pressão, nível e outras variáveis compatíveis
EXATIDÃO DAS ENTRADAS ANALÓGICAS
0,1%
COMUNICAÇÃO
RS-485
PROTOCOLO
Modbus
DISTÂNCIA DE COMUNICAÇÃO
Até aproximadamente 1 km através da interface RS-485, conforme condições de instalação e cabeamento
CABO DE SINAL
Par trançado blindado; recomendação de até 50 m para o cabo específico dos transdutores
ALIMENTAÇÃO
8–36 Vcc
ALIMENTAÇÃO OPCIONAL
85–264 Vca
CONSUMO
Aproximadamente 1,5 W
TEMPERATURA DO CONVERSOR
-20 a +60 °C
GRAU DE PROTEÇÃO
IP68, mediante montagem, vedação e instalação conforme especificação do fabricante
RESISTÊNCIA À ÁGUA
Equipamento completamente vedado apto a operar submerso até aproximadamente 2 m, conforme especificação do fabricante
TRECHO RETO RECOMENDADO
Mínimo de aproximadamente 10D a montante e 5D a jusante do ponto de medição
DISTÂNCIA DE BOMBAS
Recomenda-se aproximadamente 30D em relação a bombas, conforme orientação do fabricante
INSTALAÇÃO
Em linha, respeitando tubulação cheia, perfil hidráulico e trechos retos recomendados
SENSORES DE TEMPERATURA
PT100 a 3 fios opcionais
FAIXA DOS SENSORES PT100
-40 a +160 °C, conforme modelo
MODELOS PT100
CT-1 Clamp-On, TCT-1 de inserção, PCT-1 de inserção sob pressão e SCT-1 para pequenos diâmetros
AUTOMAÇÃO
Integração com CLPs, IHMs, sistemas SCADA, supervisórios, dataloggers e sistemas de aquisição de dados
CALIBRAÇÃO
Certificado de calibração rastreável à RBC opcional, conforme escopo disponível
CARACTERÍSTICAS
Alta precisão, medição contínua, tecnologia sem partes móveis, proteção IP68, múltiplas interfaces, baixa manutenção e opção de medição de vazão e energia térmica.
