SM-PE-INSTRUMENTAÇÃO

O Painel Elétrico de Instrumentação Smartins – SM-PE-Instrumentação é uma solução personalizada para automação industrial, proteção elétrica e integração de instrumentos de processo. Montado em caixa metálica IP65, pode integrar medidores de vazão, nível, pressão, temperatura, CLPs, sinais 4–20 mA, comunicação RS-485/Modbus e sistemas de aquisição de dados. Desenvolvido conforme cada projeto, atende desde aplicações simples de alimentação e proteção até sistemas completos de controle, supervisão, telemetria e automação industrial.

Geral

Especificações Técnicas
Painel elétrico personalizado para cada aplicação
Diferentemente de painéis padronizados, o SM-PE-Instrumentação pode ser desenvolvido especificamente para atender às necessidades técnicas de cada projeto, considerando as características dos instrumentos, sinais, alimentação elétrica, comunicação, ambiente de instalação e requisitos operacionais do processo.

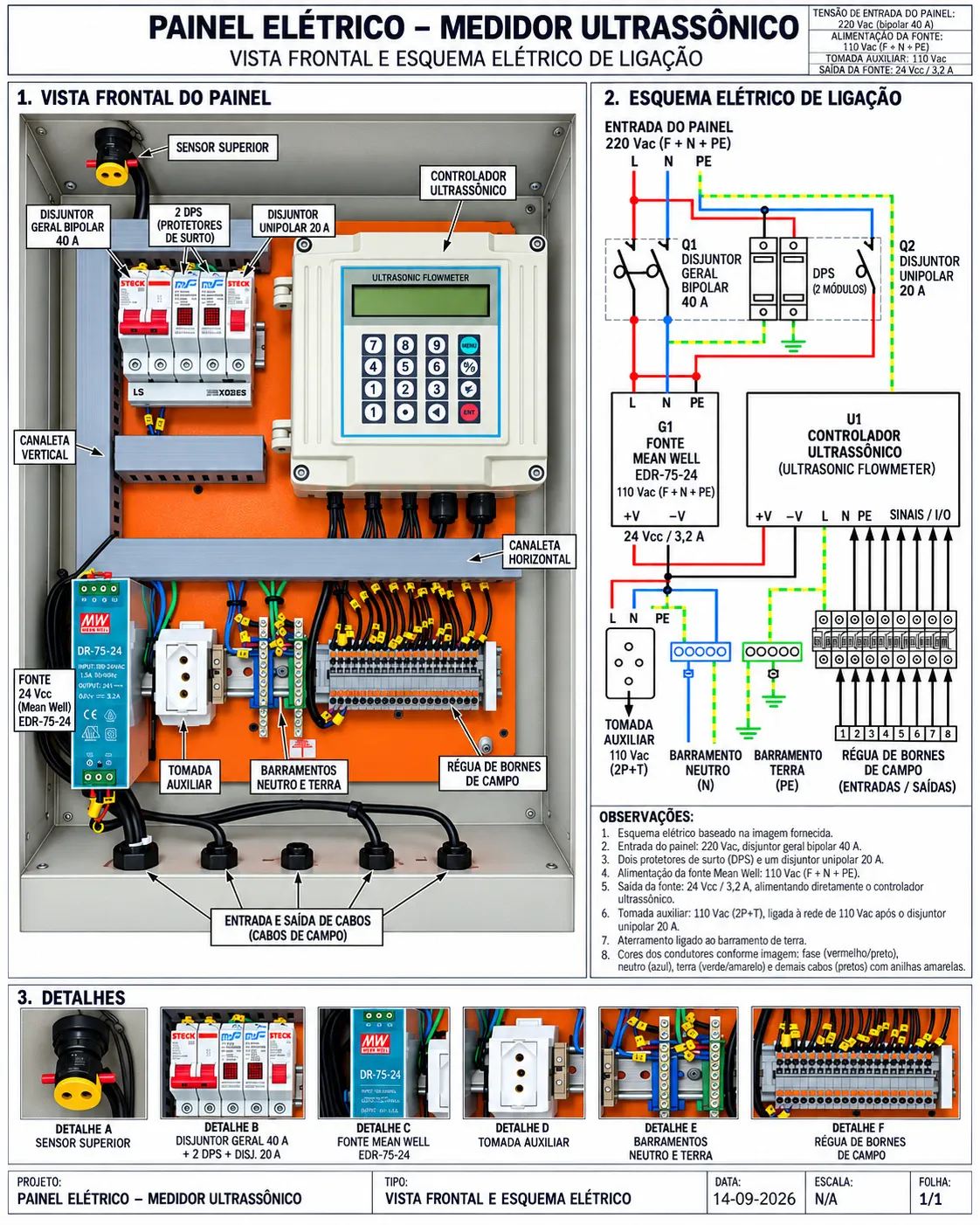

O painel é montado em caixa metálica de construção industrial, com grau de proteção IP65, proporcionando proteção contra ingresso de poeira e contra jatos de água, sendo adequado para aplicações industriais que exigem maior robustez, organização e proteção dos componentes internos.
A configuração pode contemplar componentes e recursos como:
Caixa metálica industrial;
Grau de proteção IP65;
Disjuntores de proteção;
Disjuntores monopolares, bipolares ou configurações específicas conforme projeto;
DPS – Dispositivos de Proteção contra Surtos;
Fontes de alimentação 24 Vcc;
Alimentação 110 Vac, 220 Vac ou outras tensões conforme especificação;
Bornes de interligação;
Barramentos de neutro e aterramento;
Proteção elétrica dedicada para instrumentos;
Relés de interface;
Relés auxiliares;
Contatores;
Fusíveis;
Sinaleiros;
Botoeiras;
Chaves seletoras;
Tomada auxiliar para manutenção;
Indicadores digitais;
Controladores;
CLP;
IHM;
Conversores de sinais;
Isoladores galvânicos;
Repetidores e conversores de comunicação;
Interfaces RS-485;
Comunicação Modbus RTU;
Ethernet e outros protocolos de comunicação industrial, conforme projeto;
Sistemas de aquisição e registro de dados;
Telemetria e monitoramento remoto;
Bornes para sinais analógicos e digitais;
Entradas e saídas 4–20 mA;
Entradas de pulso e frequência;
Entradas e saídas digitais;
Integração com sensores, transmissores e instrumentos de campo.
A montagem interna é realizada de forma organizada, com distribuição dos componentes em trilhos, canaletas e bornes identificados, facilitando a instalação, manutenção, diagnóstico e futuras ampliações do sistema.
A composição final do SM-PE-Instrumentação é definida conforme os requisitos técnicos da instalação, podendo ser personalizada de acordo com a quantidade de instrumentos, tipo de sinal, tensão de alimentação, comunicação, condições ambientais e necessidades específicas do processo industrial. O painel pode ser desenvolvido para trabalhar com diferentes padrões de sinais e comunicação utilizados na instrumentação industrial, incluindo, conforme configuração:
Sinais analógicos
4–20 mA;
0–10 V;
Outros padrões conforme instrumento.
Sinais digitais
Entradas digitais;
Saídas digitais;
Contatos secos;
Relés;
PNP;
NPN.
Pulso e frequência
Aplicável para totalização e transmissão de informações provenientes de medidores de vazão e outros instrumentos.
Comunicação digital
RS-485;
Modbus RTU;
Ethernet;
HART;
Outros protocolos mediante análise do projeto.
